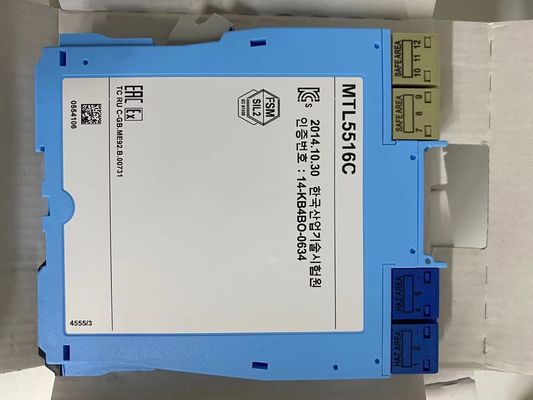

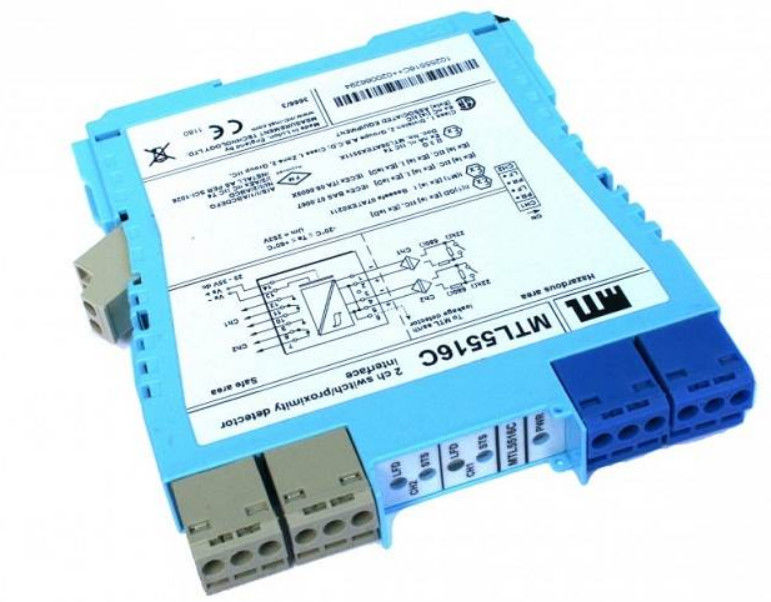

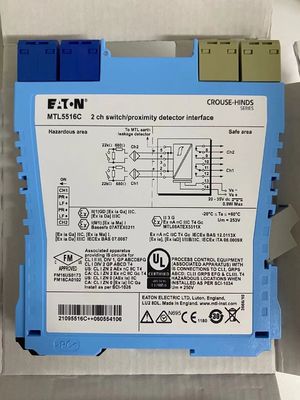

MTL5516C Διασύνδεση ανιχνευτή εγγύτητας διακόπτη NAMUR εισροή, έξοδος ρελέ

MTL5516C Διασύνδεση μετατροπής/ανιχνευτή εγγύτητας για όργανα MTL

Το MTL5516/C επιτρέπει τη ρύθμιση δύο φορτίων ασφαλείας μέσω διακόπτη
Όταν επιλεγεί, ανοίξτε το ανιχνευτή πλησιμότητας.
ή συνθήκες βραχυκύκλωσης στην καλωδίωση πεδίου ανιχνεύονται από τη συσκευή ανίχνευσης σφαλμάτων γραμμής (LFD) και επίσης αναγράφονται στο πάνω μέρος της μονάδας.
Η αντιστροφή φάσης για κάθε κανάλι επιλέγεται με έναν διακόπτη στην πλευρά του καναλιού.
η μονάδα και η έξοδος παρέχονται από επαφές αναμεταδότη αλλαγής.
Το κύκλωμα σε κάθε κύκλωμα πεδίου.

Ειδικότητα
Βλέπε επίσης κοινή προδιαγραφή

• Αριθμός καναλιών
Δύο.
• Τοποθεσία των διακόπτες
Ζώνη 0, IIC, επικίνδυνη περιοχή T6
Τοποθεσία επικίνδυνη της ομάδας Α
• Τοποθεσία του ανιχνευτή εγγύτητας
Ζώνη 0, ΙΙC, Τ4·6 επικίνδυνη περιοχή, εάν έχει πιστοποιηθεί κατάλληλα
Τοποθεσία επικίνδυνη της ομάδας Α
• Εισαγωγές επικίνδυνων περιοχών
Εισόδους που συμμορφώνονται με τα πρότυπα BS EN60947 ̇5 ̇6:2001 για ανιχνευτές εγγύτητας (NAMUR)
•.Η τάση που εφαρμόζεται στον αισθητήρα
7 έως 9V dc από 1kΩ ±10%
• Χαρακτηριστικά εισόδου/εξόδου
Κανονική φάση
Οι εξόδοι είναι κλειστές εάν η είσοδος είναι > 2,1 mA (< 2kΩ στο κύκλωμα εισόδου)
Εκδόσεις ανοικτές εάν η εισροή < 1,2mA (> 10kΩ στο κύκλωμα εισόδου)
Υστερέση: 200μA (650Ω) ονομαστική
• Ανίχνευση σφαλμάτων γραμμής (LFD) (εάν επιλεγεί)
Οι σφάλματα γραμμής υποδεικνύονται από ένα LED για κάθε κανάλι.
αποενεργοποιείται εάν ανιχνευθεί βλάβη στην γραμμή εισόδου.
Ενεργός συναγερμός ανοικτού κυκλώματος σε περίπτωση < 50μA
Απαλλαγή συναγερμού ανοικτού κυκλώματος εάν η ένταση είναι > 250 μA
Ενεργοποιημένος συναγερμός βραχυκυκλώματος εάν το Rin < 100Ω
Απαλείφεται συναγερμός βραχυκυκλώματος εάν το Rin > 360Ω
Σημείωση: Οι αντίστοιχοι πρέπει να είναι τοποθετημένοι όταν χρησιμοποιείται η εγκατάσταση LFD με είσοδο επαφής.
500Ω έως 1kΩ σε σειρά με διακόπτη
20kΩ έως 25kΩ παράλληλα με τον διακόπτη
• Έξοδος ασφαλείας
Δύο μονόπολοι ρελέα με επαφές μετάβασης
Σημείωση: τα αντιδραστήρια φορτία πρέπει να είναι επαρκώς κατασταλμένα.
• Χαρακτηριστικά του ρελέ
Χρόνος απόκρισης: 10 ms κατ' ανώτατο όριο
Αξιολόγηση επαφής (Ασφαλής περιοχή):
250V AC, 2A, cosØ > 0.7,
40V συνεχής, 2A, αντίσταση φορτίου
Διορισμός επαφής (ζώνη 2):35V, 2A, 100VA.
• Μέγιστη κατανάλωση ρεύματος
35mA σε 24V
11.Αποξείωση ισχύος εντός της μονάδας
0.84W σε 24V

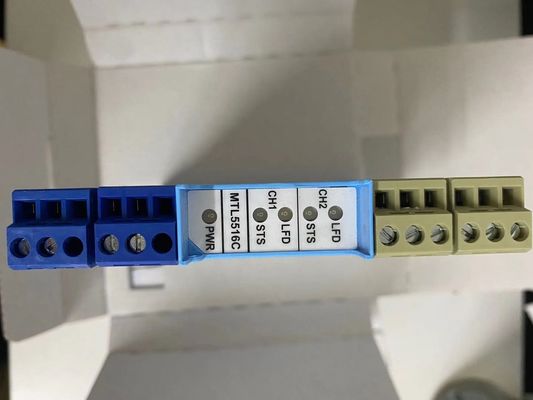

• Δείκτες LED
Πράσινο: ένδειξη ισχύος
Κίτρινο: δύο: κατάσταση του καναλιού, όταν ενεργοποιείται η έξοδος
Κόκκινο: δύο: ένδειξη LFD, όταν εντοπίζεται σφάλμα γραμμής
• Περιγραφή ασφάλειας (για κάθε κανάλι)
Ο_o= 10,5 V I_o=14mA P_o= 37mW Um = 253V rms ή dc
