Πληροφορίες για το προϊόν:
Κατασκευαστής: Pepperl+Fuchs

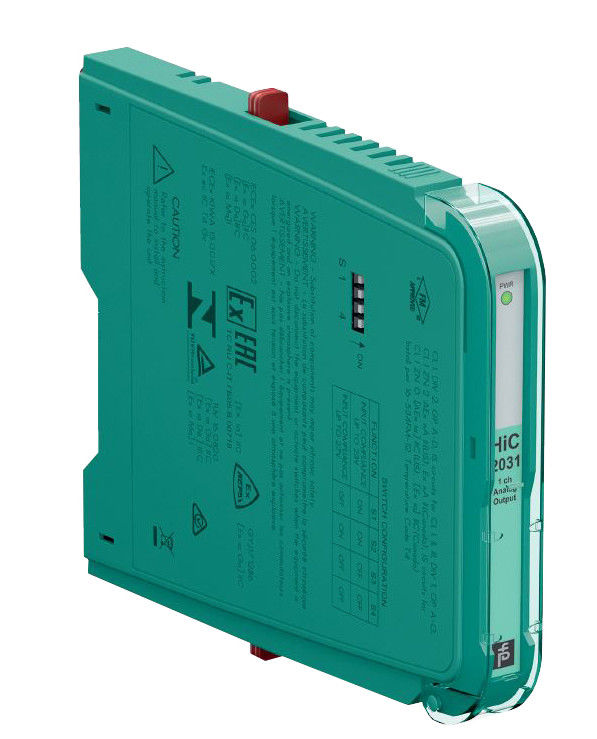

Αριθμός προϊόντος : HIC2031
Τύπος προϊόντος: τρέχων οδηγών
Χαρακτηριστικά:
- Απομονωμένο φράγμα ενός καναλιού
- 24 V παροχή συνεχούς ρεύματος (με ηλεκτρική τροφοδοσία)
- ρεύμα ισχύος μέχρι 650 Ω φορτίου
- Χαμηλή διάχυση ισχύος
- Μέχρι SIL 2 (SC 3) σύμφωνα με την IEC/EN 61508
Λειτουργία
Αυτό το απομονωμένο φράγμα χρησιμοποιείται για εφαρμογές εγγενούς ασφάλειας.
Επαναλαμβάνει το σήμα εισόδου από ένα σύστημα ελέγχου για την κίνηση μετατροπών HART I/P, ενεργοποιητών βαλβίδων και οθόνων που βρίσκονται σε επικίνδυνη περιοχή.
Τα ψηφιακά σήματα επικαλύπτονται στις αναλογικές τιμές στην πλευρά του πεδίου ή στην πλευρά ελέγχου και μεταφέρονται αμφίδρομα.
Ένα κύκλωμα ανοιχτού πεδίου παρουσιάζει υψηλή αντίσταση στην πλευρά ελέγχου για να επιτρέψει την παρακολούθηση των συνθηκών συναγερμού από το σύστημα ελέγχου.
Αυτή η συσκευή είναι τοποθετημένη σε ένα πίνακα τερματισμού HiC.
Τεχνικά δεδομένα
1Γενικές προδιαγραφές
Τύπος σήματος:Αναλογική έξοδος
2. Παραμέτρους που σχετίζονται με τη λειτουργική ασφάλεια
Επίπεδο ακεραιότητας ασφάλειας (SIL): SIL 2
Συστηματική ικανότητα (SC): ΣΤ 3
3- Προμήθειες
Σύνδεση: SL1: 1a (((-), 1b ((-); 2a (((+), 2b ((+)
Ονομαστική τάση: 19... 30 V συνεχής ρεύμα bus που τροφοδοτείται μέσω της πλακέτας τερματισμού
Ρίππλ:≤ 10 %
Κατηγορία ισχύος: ≤ 30 mA σε 24 V
Απόσπαση ισχύος: ≤ 600 mW σε 20 mA και 500 Ω φορτίου
Κατανάλωση ενέργειας: ≤ 700 mW
4. Εισαγωγή
Πλευρά σύνδεσης: πλευρά ελέγχου
Σύνδεση: SL1: 8a(+), 7a(-)
Σημείο εισόδου: 4... 20 mA, περιορισμένο σε περίπου 26 mA
Η τάση εισόδου: τάση ανοικτού κυκλώματος του συστήματος ελέγχου < 30 V
Έκπτωση τάσης: περίπου 6 V σε 20 mA
Αντίσταση εισόδου: > 100 kΩ, με ανοικτή καλωδίωση πεδίου
5. Παραγωγή
Πλευρά σύνδεσης: πλευρά του πεδίου
Σύνδεση: SL2: 5a ((+), 5b ((-)
Τετάρτη: ≥ 13 V σε 20 mA
ρεύμα: 4... 20 mA
Φορτίο: 0... 650 Ω
Ριπλ: 20 mV rms
Σχετικά μοντέλα:
| ΚΚΔ2-ΣΚΔ-ΕΧ1 |
NBB5-18GM50-E2-V1 |
| KCD2-STC-EX1.20 |
NBB8-18GM60-A2-V1 |
| ΚΑΦ6-ΔΒΒ-ΕΧ1.Δ |
NBN3-F25F-E8-V1 |
| ΚΦΑ6-SR2-Ex2.W |
NBN40-U1K-N0 |
| Διάταξη 1 |
NBN40-U4LK-N0 |
| ΚΑΠ-ΔΕ-ΔΕ-ΔΕ |
Επικαιροποιημένα συστήματα |
| ΚΑΠ-ΔΕ-ΔΕ-ΔΕ-ΔΕ. |
ΕθνΚΤ5-18GM40-NO |
| KFD0-SD2-EX1.10100 |
Δελτίο ΕΚ 10-2001, σημείο 1. |
| KFD0-SD2-EX1.1045 |
Δελτίο ΕΚ 6/2011. |
| ΚΠΔ2-UT2-1 |
Δελτίο ΕΚ 6/2011. |
| KFD2-CD-1.32 |
NJ2-12GM-N |
| KFD2-CD-EX1.32 |
Δελτίο ΕΚ 6/2011. |
| ΚΑΠ-ΜΜ-16. |
Δελτίο ΕΚ 6/2011. |
| Διάταξη 1 |
Δελτίο ΕΚ 6/2011. |
| ΚΑΠ-ΔΕ-ΔΕ-ΔΕ. |
Δελτίο ΕΚ 6/2011. |
| Διάταξη KFD2-SL2-EX2.B |
Δελτίο ΕΚ 6/2011. |
| ΚΑΦΔ2-SR2-EX1.W |
RD0-FB-EX4 |
| ΚΑΦΔ2-SR2-Ex2.W |
RD0-FB-EX4.COM |
| ΚΠΔ2-STC5-1.2O |
SC3,5-G-N0 |
| ΚΑΠ2-STC5-Ex1 |
SC3,5-G-N0-5M |
| ΚΠΔ2-STC5-Ex1.H |
ΣΤ3,5-Γ-Ν0-6Μ |
| ΚΠΔ2-UT2-1 |
SJ3,5-N |
| KFD2-VR4-EX1.26 |
SJ3,5-S1N |
| KFU8-UFC-1.D |
UPR-03 |
| ΚΑΠ-ΔΕ |
V15-G-2M |
| K-HM26-2M-261533 |
Z 787 |
| NBB15-U1-E2 |
Z787.H |
| NBB15-U1-Z2 |
HIC2031 |
