Πληροφορίες για το προϊόν:
Κατασκευαστής: Pepperl+Fuchs

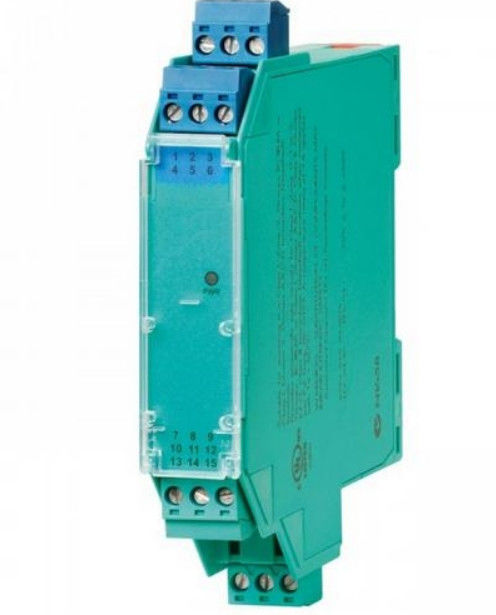

Αριθμός προϊόντος :KCD2-STC-Ex1.20
Τύπος προϊόντος: Ηλεκτρική τροφοδοσία SMART Transmitter
Χαρακτηριστικά:
- Απομονωμένο φράγμα ενός καναλιού
- 24 V παροχή συνεχούς ρεύματος (Power Rail)
- Εισαγωγή για SMART πομπούς δύο καλωδίων και πηγές ρεύματος
- Διαχωριστής σήματος (1 είσοδος και 2 εξόδους)
- Διπλή έξοδος 0/4 mA... 20 mA ή 0/1 V... 5 V
- Τερματικά μπλοκ με πρίζες δοκιμής
- Μέχρι SIL 2 (SC 3) σύμφωνα με την IEC/EN 61508
Λειτουργία
Η συσκευή τροφοδοτεί πομπούς δύο καλωδίων στην επικίνδυνη περιοχή και μπορεί επίσης να χρησιμοποιηθεί με πηγές ρεύματος.
Μεταφέρει το αναλογικό εισερχόμενο σήμα στην ασφαλή περιοχή ως δύο απομονωμένα σήματα εξόδου.
Η αμφίδρομη επικοινωνία υποστηρίζεται για τους πομπούς SMART που χρησιμοποιούν διαμόρφωση ρεύματος για τη μετάδοση δεδομένων και διαμόρφωση τάσης για την παραλαβή δεδομένων.
Η έξοδος επιλέγεται ως πηγή ρεύματος, απορροφητής ρεύματος ή πηγή τάσης μέσω διακόπτες.
Οι πρίζες δοκιμής για τη σύνδεση των επικοινωνητών HART είναι ενσωματωμένες στα τερματικά της συσκευής.
Τεχνικά δεδομένα
1.προδιαγραφές
Τύπος σήματος: Αναλογική είσοδος
2.Παραμέτρους που σχετίζονται με τη λειτουργική ασφάλεια
Επίπεδο ακεραιότητας ασφάλειας (SIL): SIL 2
Συστηματική ικανότητα (SC): ΣΤ 3
3- Προμήθειες
Σύνδεση: Σιδηρόδρομος ή τερματικοί σταθμοί 9+, 10-
Ονομαστική τάση: 19... 30 V DC
Ριπλ: εντός της ανοχής τροφοδοσίας
Απόσπαση ισχύος: περίπου 1,4 W σε ρεύμα μεταφοράς 20 mA, 250 Ω και στις δύο εξόδους
Κατανάλωση ενέργειας: 2 W
4.Εισαγωγή
Πλευρά σύνδεσης: πλευρά του πεδίου
Σύνδεση: Τερματικοί σταθμοί 1+, 2- (αποβάθρα); 3+, 4- (πηγή)
Σημείο εισόδου: 0/4... 20 mA
Έκπτωση τάσης: Τερματικά 3, 4: ≤ 6,1 V σε 20 mA
Σύνδρομο βραχυκυκλώματος: Τερματικά 1+, 2-: 25 mA
Αντίσταση εισόδου: Τερματικά 1+, 2-: μέγιστο 500 Ω (BRAIN)
(250 Ω φορτίο)
Διαθέσιμη τάση: Τερματικά 1+, 2-: ≥ 16 V σε 20 mA, ≥ 18,5 V σε 4 mA
5.Εκδοση
Πλευρά σύνδεσης: πλευρά ελέγχου
Σύνδεση: Πηγή: τερματικοί σταθμοί 5-, 6+; 7-, 8+
νεροχύτη: τερματικά 5+, 6-, 7+, 8-
Φορτίο: κανάλι 1: 0... 500 Ω (20 mA)/> 1 MΩ (5 V)
κανάλι 2: 0... 500 Ω (20 mA)/> 1 MΩ (5 V)
Σήμα εξόδου: 0/4... 20 mA ή 0/1... 5 V
Ριπλ: μέγιστο 50 μA rms
Σχετικά μοντέλα:
| ΚΚΔ2-ΣΚΔ-ΕΧ1 |
NBB5-18GM50-E2-V1 |
| KCD2-STC-EX1.20 |
NBB8-18GM60-A2-V1 |
| ΚΑΦ6-ΔΒΒ-ΕΧ1.Δ |
NBN3-F25F-E8-V1 |
| ΚΦΑ6-SR2-Ex2.W |
NBN40-U1K-N0 |
| Διάταξη 1 |
NBN40-U4LK-N0 |
| ΚΑΠ-ΔΕ-ΔΕ-ΔΕ |
Επικαιροποιημένα συστήματα |
| ΚΑΠ-ΔΕ-ΔΕ-ΔΕ-ΔΕ. |
ΕθνΚΤ5-18GM40-NO |
| KFD0-SD2-EX1.10100 |
Δελτίο ΕΚ 10-2001, σημείο 1. |
| KFD0-SD2-EX1.1045 |
Δελτίο ΕΚ 6/2011. |
| ΚΠΔ2-UT2-1 |
Δελτίο ΕΚ 6/2011. |
| KFD2-CD-1.32 |
NJ2-12GM-N |
| KFD2-CD-EX1.32 |
Δελτίο ΕΚ 6/2011. |
| ΚΑΠ-ΜΜ-16. |
Δελτίο ΕΚ 6/2011. |
| Διάταξη 1 |
Δελτίο ΕΚ 6/2011. |
| ΚΑΠ-ΔΕ-ΔΕ-ΔΕ. |
Δελτίο ΕΚ 6/2011. |
| Διάταξη KFD2-SL2-EX2.B |
Δελτίο ΕΚ 6/2011. |
| ΚΑΦΔ2-SR2-EX1.W |
RD0-FB-EX4 |
| ΚΑΦΔ2-SR2-Ex2.W |
RD0-FB-EX4.COM |
| ΚΠΔ2-STC5-1.2O |
SC3,5-G-N0 |
| ΚΑΠ2-STC5-Ex1 |
SC3,5-G-N0-5M |
| ΚΠΔ2-STC5-Ex1.H |
ΣΤ3,5-Γ-Ν0-6Μ |
| ΚΠΔ2-UT2-1 |
SJ3,5-N |
| KFD2-VR4-EX1.26 |
SJ3,5-S1N |
| KFU8-UFC-1.D |
UPR-03 |
| ΚΑΠ-ΔΕ |
V15-G-2M |
| K-HM26-2M-261533 |
Z 787 |
| NBB15-U1-E2 |
Z787.H |
| NBB15-U1-Z2 |
HIC2031 |
Εισαγωγή της εταιρείας:
Η Achievers Automation Limited έχει πάνω από 10 χρόνια εμπειρία στην αγορά της Βιομηχανικής Αυτοματοποίησης, ειδικευμένη στην επαναπώληση εργοστασιακών σφραγισμένων ανιχνευτών, αισθητήρων, DCS, απομονωτικού φραγμού, HMI, PLC, προσαρμογέα,Συνδετήρας Profibus και καλώδιο από τα εμπορικά σήματα όπως η BENTLY NEVADA, Endress+Hauser, YOKOGAWA, MTL, Allen-Bradley, Pepperl+Fuchs, Rosemount, ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, Honeywell, Siemens κλπ. Αν έχετε κάποιο αίτημα,Παρακαλώ μην διστάσετε να επικοινωνήσετε μαζί μας.
Ενημερωτικά ερωτήματα των επιτυχημένων
Ε: Τα προϊόντα είναι γνήσιες μονάδες OEM;
Α: Τα εν λόγω προϊόντα έχουν πιστοποιηθεί από την Achievers Automation Limited ότι είναι γνήσιες μονάδες OEM που προκύπτουν μέσω των καναλιών OEM ή ανεξάρτητων τρίτων.
Ε: Πώς θα οργανώσετε την αποστολή;
Α: Μπορούμε να οργανώσουμε την αποστολή με βάση το αίτημά σας. Έχουμε συνεργαστεί με προωθητή που μπορεί να οργανώσει την αποστολή μέσω FedEx, DHL, TNT με καλή τιμή.
Ε: Ποια είναι η εγγύηση των εμπορευμάτων;
Α: Εγγύηση ενός έτους.
