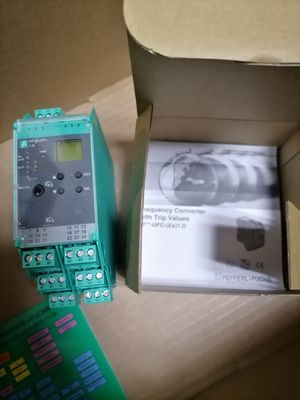

1Γενικές προδιαγραφές
Τύπος σήματος: Ψηφιακή είσοδος
2. Παραμέτρους που σχετίζονται με τη λειτουργική ασφάλεια
Επίπεδο ακεραιότητας ασφάλειας (SIL): SIL 2
3. Προμήθεια
Σύνδεση: Τερματικά 23, 24
Ονομαστική τάση: 20... 90 V DC / 48... 253 V AC 50... 60 Hz
Απορρόφηση ισχύος/κατανάλωση ισχύος: ≤ 2 W ; 2,5 VA / 2,2 W ; 3 VA
4. Διασύνδεση
Διασύνδεση προγραμματισμού: πρίζα προγραμματισμού
5. Εισαγωγή
Πλευρά σύνδεσης: πλευρά του πεδίου
Σύνδεση: Εισαγωγή Ι: αισθητήρας 2 καλωδίων: τερματικά 1+, 3- αισθητήρας τριών καλωδίων: τερματικά 1+, 2 και 3
εισροή II: τερματικά 13+, 14- παράκαμψη εκκίνησης·
Εισαγωγή I: Αισθητήρας δύο ή τριών καλωδίων, αισθητήρας σύμφωνα με το πρότυπο EN 60947-5-6 (NAMUR) ή μηχανική επαφή
Η τάση ανοικτού κυκλώματος/στροφή βραχυκυκλώματος: 22 V / 40 mA
Αντίσταση εισόδου: 40,7 kΩ
Σημείο εναλλαγής/υστερέση εναλλαγής: λογική 1: > 2,5 mA ; λογική 0: < 1,9 mA
Διάρκεια παλμού: > 50 μs
Συχνότητα εισόδου: 0.001... 10000 Hz
Ανίχνευση σφαλμάτων γραμμής: σπάσιμο I ≤ 0,15 mA· βραχυκύκλωμα I > 4 mA
Εισαγωγή II: Παράκαμψη εκκίνησης: 1... 1000 δευτερόλεπτα, ρυθμιζόμενη σε βήματα 1 δευτερόλεπτο
Ενεργός/Παθητικός: I > 4 mA (για ελάχιστα 100 ms) / I < 1,5 mA
Η τάση ανοικτού κυκλώματος/στροφή βραχυκυκλώματος: 18 V / 5 mA
6. Παραγωγή
Πλευρά σύνδεσης: πλευρά ελέγχου
Σύνδεση: έξοδος I: τερματικά 10, 11, 12
έξοδος II: τερματικά 16, 17, 18
Εξωτερική πύλη ΙΙΙ: τερματικοί σταθμοί 19+, 20-
έξοδος IV: τερματικά 8+, 7-
Εξαγωγή I, II: σήμα, ρελέ
Φορτίο επαφής: 250 V AC / 2 A / cos φ ≥ 0,7 ; 40 V DC / 2 A
Μηχανική διάρκεια ζωής: 5 x 107 κύκλοι εναλλαγής
Ενεργοποιημένη/αποενεργοποιημένη καθυστέρηση: περίπου 20 ms / περίπου 20 ms
Εξαγωγή III: ηλεκτρονική έξοδος, παθητική
Φορτίο επαφής: 40 V συνεχής
Επίπεδο σήματος: 1-σημείο: (L+) -2,5 V (50 mA, στενός κύκλος/απόλυτος φόρτωμα)
0-σημείο: μπλοκαρισμένη έξοδος (ρεύμα εκτός λειτουργίας ≤ 10 μA)
Έκδοση IV: αναλογικό
Διάστημα ρεύματος: 0... 20 mA ή 4... 20 mA
Η τάση ανοικτού κυκλώματος: μέγιστο 24 V DC
Φορτίο: μέγιστο 650 Ω
Σημάδι σφάλματος: Πτωτική κλίμακα I ≤ 3,6 mA, ανώτερη κλίμακα ≥ 21,5 mA (σύμφωνα με το NAMUR NE43)
7. Δείκτες / ρυθμίσεις
Στοιχεία οθόνης: LED, οθόνη
Στοιχεία ελέγχου: Πίνακας ελέγχου
Διαμόρφωση: μέσω κουμπιών χειρισμού
μέσω PACTware
Ετικέτα: χώρος για την επισήμανση στο μπροστινό μέρος
8. Συμμόρφωση
Ηλεκτρομαγνητική συμβατότητα: ΝΕ 21:2006
Στον βαθμό προστασίας: IEC 60529:2001
9. Περιβαλλοντικές συνθήκες
θερμοκρασία περιβάλλοντος: -20... 60 °C (-4... 140 °F)

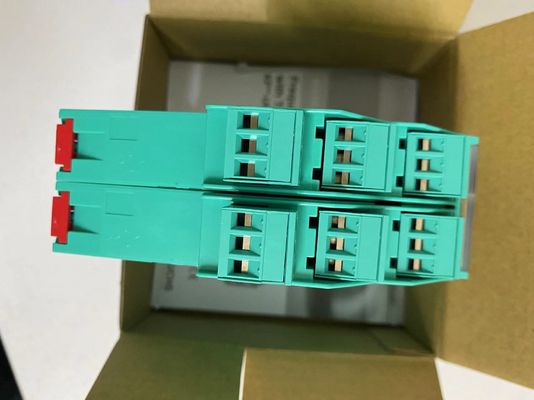

10Μηχανικές προδιαγραφές
Στον βαθμό προστασίας: Διάκριση IP20
Σύνδεση: Τερματικά βίδες
Μάζα: 300 g
Μέγεθος: 40 x 119 x 115 mm (1,6 x 4,7 x 4,5 ίντσες) (W x H x D), τύπου στερέωσης C2
Υψόμετρο: 119 χιλιοστά
Διάμετρο: 40 χιλιοστά
Βαθμός: 115 mm
Εγκατάσταση: σε σιδηρόδρομο στερέωσης 35 mm DIN σύμφωνα με το πρότυπο EN 60715:2001
