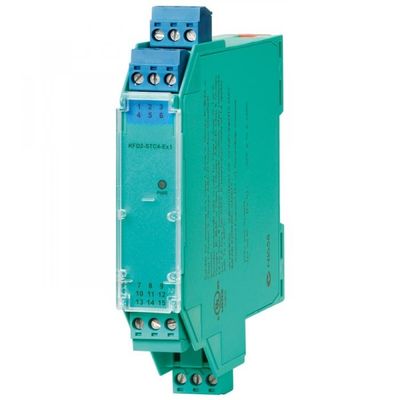

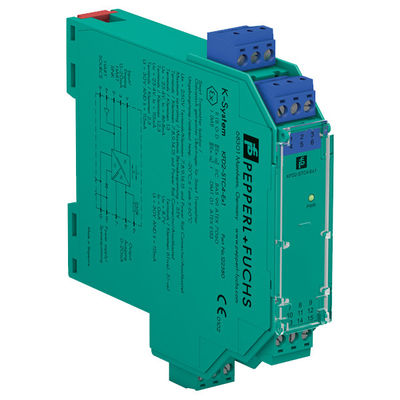

| Γενικές προδιαγραφές |
| Τύπος σήματος |
Αναλογική είσοδος |
| Παράμετροι που σχετίζονται με τη λειτουργική ασφάλεια |
| Επίπεδο ακεραιότητας ασφάλειας (SIL) |
SIL 2 |
| Συστηματική ικανότητα (SC) |
ΣΤ 3 |
| Προμήθεια |
| Σύνδεση |
Σιδηρόδρομος ή τερματικοί σταθμοί 14+, 15- |
| Διάταξη |
18... 30 V DC |
| Ρίππλ |
εντός της ανοχής τροφοδοσίας |
| Απορρόφηση ισχύος |
≤ 1 W με μέγιστο φορτίο |
| Κατανάλωση ενέργειας |
≤ 1,6 W σε μέγιστο φορτίο |
| Εισαγωγή |
| Πλευρά σύνδεσης |
πλευρά του πεδίου |
| Σύνδεση |
Τερματικοί σταθμοί 1+, 2-, 3 |
| Σημείο εισόδου |
4... 20 mA |
| Η τάση ανοικτού κυκλώματος/ρεύμα βραχυκυκλώματος |
Τερματικά 1+, 3: 24 V / 25 mA |
| Αντίσταση εισόδου |
μέγιστο 265 Ω τερματικά 2-, 3, μέγιστο 330 Ω τερματικά 1+, 3 |
| Διαθέσιμη τάση |
≥ 17 V σε 20 mA · ≥ 21 V σε 4 mA, τερματικά 1+, 3 |
| Αποδόσεις |
| Πλευρά σύνδεσης |
πλευρά ελέγχου |
| Σύνδεση |
Τερματικοί σταθμοί 7+, 8-, 9- (αποβρύχιο)
Τερματικοί σταθμοί 7-, 8+, 9+ (πηγή)
Βλέπε πρόσθετες πληροφορίες |
| Φορτίο |
0... 800 Ω |
| Σημείο εξόδου |
4... 20 mA (υπερφόρτωση > 25 mA) |
| Ρίππλ |
μέγιστο 50 μArms |
| Εξωτερική τροφοδοσία (κύκλος) |
2... 30 V DC
Εάν η εξωτερική τάση είναι > 19 V, απαιτείται φορτίο ≥ ((V - 19) / 0,02) Ω. Το V αντιπροσωπεύει την τιμή της εξωτερικής τάσης.
Η εσωτερική αντίσταση 250 Ω στο τερματικό σημείο 9 μπορεί να χρησιμοποιηθεί ως φορτίο. |
| Χαρακτηριστικά μεταφοράς |
| Απόκλιση |
σε 20 °C (68 °F), 4... 20 mA
≤ 10 μA συμπεριλαμβανομένης της βαθμονόμησης, της γραμμικότητας, της υστερέσης, των φορτίων και των διακυμάνσεων της τάσης τροφοδοσίας |
| |
Επίδραση της θερμοκρασίας περιβάλλοντος |
≤ 0,25 μA/K |
| Περιοχή συχνοτήτων |
πλευρά πεδίου προς την πλευρά ελέγχου: εύρος ζώνης με 0,5 Vppσήμα 0... 7,5 kHz (-3 dB)
πλευρά ελέγχου προς την πλευρά πεδίου: εύρος ζώνης με 0,5 Vppσήμα 0,3... 7,5 kHz (-3 dB) |
| Χρόνος διακανονισμού |
200 μs |
| Χρόνος άνοδος/κατάρριψης |
100 μs |
| Γαλβανική μόνωση |
| Έκδοση/πηγή ισχύος |
λειτουργική μόνωση, ονομαστική τάση μόνωσης 50 V AC |
| Δείκτες / ρυθμίσεις |
| Στοιχεία οθόνης |
LED |
| Ετικέτες |
χώρος για την επισήμανση στο μπροστινό μέρος |
| Οδηγία συμμόρφωσης |
| Ηλεκτρομαγνητική συμβατικότητα |
|
| |
Οδηγία 2014/30/ΕΕ |
EN 61326-1:2013 (βιομηχανικές τοποθεσίες) |
| Συμμόρφωση |
| Ηλεκτρομαγνητική συμβατικότητα |
ΝΕ 21:2012
EN 61326-3-2:2008 |
| Στον βαθμό προστασίας |
IEC 60529:2001 |
| Προστασία από ηλεκτροπληξία |
UL 61010-1:2012 |
| Περιβαλλοντικές συνθήκες |
| Θερμοκρασία περιβάλλοντος |
-20... 60 °C (-4... 140 °F)
εκτεταμένο εύρος θερμοκρασίας περιβάλλοντος έως 70 °C (158 °F), ανατρέξτε στο εγχειρίδιο για τις απαραίτητες συνθήκες τοποθέτησης |
| Μηχανικές προδιαγραφές |
| Στον βαθμό προστασίας |
Διάκριση IP20 |
| Σύνδεση |
Τερματικά βίδες |
| Μάζα |
περίπου 200 g |
| Μέγεθος |
20 x 124 x 115 mm (0,8 x 4,9 x 4,5 ίντσες) (W x H x D), τύπου στερέωσης Β2 |
| |
Υψόμετρο |
124 χιλιοστά |
| |
Διάμετρο |
20 χιλιοστά |
| |
Βαθμός |
115 mm |
| Εγκατάσταση |
σε σιδηρόδρομο στερέωσης 35 mm DIN σύμφωνα με το πρότυπο EN 60715:2001 |
| Δεδομένα για εφαρμογή σε επικίνδυνες περιοχές |
| Πιστοποιητικό εξέτασης τύπου ΕΕ |
CML 17 ATEX 2029X |
| |
Σημείωση |
 ΙΙ (1) Γ [Ex ia Ga] ΙΙ
ΙΙ (1) Δ [Ex ia Da] ΙΙΙ
Ι (M1) [Ex ia Ma] Ι |
| |
Εισαγωγή |
[Εξ α Γ] IIC, [Εξ α Δ] IIIC, [Εξ α Μ] I |
| Προμήθεια |
|
| |
Μέγιστη ασφαλή τάση |
250 V (Προσοχή! Η ονομαστική τάση μπορεί να είναι χαμηλότερη.) |
| Εξοπλισμός |
τερματικά 1+, 3- |
| |
Τετάρτη |
27.2 V |
| |
Τρέχων |
93 mA |
| |
Δύναμη |
633 mW |
| |
Εσωτερική χωρητικότητα |
5 nF |
| |
Εσωτερική επαγωγικότητα |
0 mH |
| Εξοπλισμός |
Τερματικοί σταθμοί 2-, 3 |
| |
Τετάρτη |
30 V |
| |
Τρέχων |
115 mA |
| |
Δύναμη |
1 W |
| |
Τετάρτη |
2 V |
| |
Τρέχων |
8.5 mA |
| |
Δύναμη |
1.1 mW |
| Εξοπλισμός |
Τερματικά 1+, 2 / 3- |
| |
Τετάρτη |
27.2 V |
| |
Τρέχων |
115 mA |
| |
Δύναμη |
782 mW |
| |
Εσωτερική χωρητικότητα |
5 nF |
| |
Εσωτερική επαγωγικότητα |
0 mH |
| Αποδόσεις |
|
| |
Μέγιστη ασφαλή τάση |
250 V (Προσοχή! Η ονομαστική τάση μπορεί να είναι χαμηλότερη.) |
| Πιστοποιητικό |
CML 17 ATEX 3028X |
| |
Σημείωση |
ΙΙ 3G Ex ec ΙΙΙ Τ4 Gc |
| Γαλβανική μόνωση |
|
| |
Εισαγωγή/Εξαγωγή |
Ασφαλής ηλεκτρική μόνωση σύμφωνα με το πρότυπο IEC/EN 60079-11:2007, η μέγιστη τιμή τάσης 375 V |
| |
Εισαγωγή/πηγή ισχύος |
Ασφαλής ηλεκτρική μόνωση σύμφωνα με το πρότυπο IEC/EN 60079-11:2007, η μέγιστη τιμή τάσης 375 V |
| Οδηγία συμμόρφωσης |
|
| |
Οδηγία 2014/34/ΕΕ |
Το σημείο 2 του παρόντος παραρτήματος δεν εφαρμόζεται στην περίπτωση που το όργανο δεν είναι σε θέση να εκτελέσει τις υποχρεώσεις του σύμφωνα με το παρόν παράρτημα.2012 |
| Διεθνείς εγκρίσεις |
| Έγκριση UL |
Ε106378 |
| |
Σχέδιο ελέγχου |
116-0439 (cULus) |
| Έγκριση IECEx |
|
| |
Πιστοποιητικό IECEx |
Δελτίο ΕΚΑΧ αριθ. |
| |
Σημείωση IECEx |
[Εξ α Γ] IIC, [Εξ α Δ] IIIC, [Εξ α Μ] I
Εκκ IIC Τ4 Γ |
