3500/61-01-00 Σύστημα παρακολούθησης δονήσεων Bently Nevada Παρατηρητές θερμοκρασίας με έξοδα καταγραφής

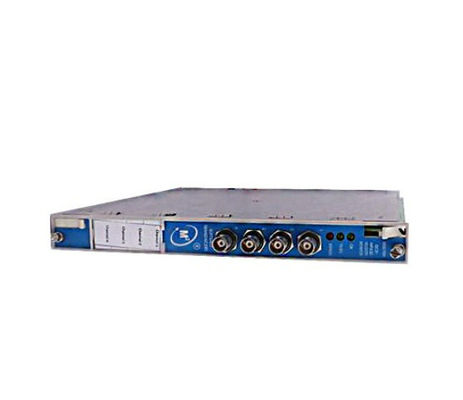

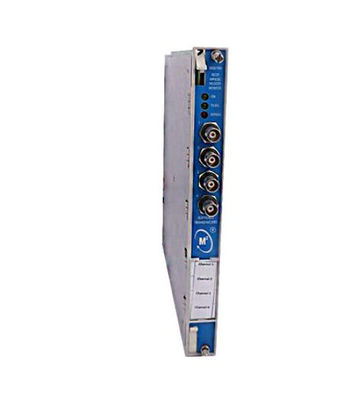

Bently Nevada 3500/61-01-00 Παρατηρητές θερμοκρασίας με έξοδα καταγραφής

Περιγραφή

Οι ενότητες 3500/61 παρέχουν έξι κανάλια παρακολούθησης της θερμοκρασίας και αποδέχονται τόσο τον ανιχνευτή θερμοκρασίας αντίστασης (RTD) όσο και την είσοδο θερμοκρασίας θερμοσύνδεσης (TC).Οι ενότητες συντελούν αυτές τις εισροές και τις συγκρίνουν με προγραμματιζόμενα από τον χρήστη σημεία ρύθμισης συναγερμούΤο 3500/60 και το 3500/61 παρέχουν πανομοιότυπες λειτουργίες, εκτός από το γεγονός ότι το 3500/61 παρέχει εξόδους καταγραφής για κάθε ένα από τα έξι κανάλια του, ενώ το 3500/60 δεν το κάνει.

Ο χρήστης προγραμματίζει τις ενότητες για να εκτελούν είτε RTD είτε TC μετρήσεις θερμοκρασίας χρησιμοποιώντας το λογισμικό διαμόρφωσης 3500 Rack.Διαφορετικές ενότητες Ε/Υ είναι διαθέσιμες σε μη απομονωμένες ή απομονωμένες εκδόσεις ΤΔ/ΤΚΟ χρήστης μπορεί να ρυθμίσει τη μη απομονωμένη έκδοση RTD/TC ώστε να δέχεται είτε TC είτε RTD, ή ένα μείγμα εισροών TC και RTD.Η απομονωμένη έκδοση TC παρέχει 250 Vdc απομόνωσης καναλιού σε κανάλι για προστασία από εξωτερικές παρεμβολές.

Όταν χρησιμοποιούνται σε διαμόρφωση Τριπλής Μοντολογικής Επαναλήψεως (TMR), οι ανιχνευτές θερμοκρασίας πρέπει να είναι τοποθετημένοι δίπλα-δίπλα ο ένας στον άλλον σε ομάδες τριών.το σύστημα χρησιμοποιεί δύο τύπους ψηφοφορίας για να εξασφαλίσει την ακριβή λειτουργία και να αποφύγει τις αποτυχίες ενός σημείου.

Πληροφορίες

Εξαγωγές εγγραφής
Διάταξη 6
• Α: Τύπος μονάδας I/O
01 ΤΕΑ/ΤΕ μη απομονωμένες με εσωτερικές αποκοπές
02 ΤΕΑ/ΤΚ Μη απομονωμένες με εξωτερικές τερματικές
03 TC Απομονωμένο με εσωτερικές διακοπές
04 TC Απομονωμένο με εξωτερικές τερματισμούς
05 ΤΕΑ/ΤΚ Μη απομονωμένες με εσωτερικά εμπόδια και εσωτερικά τερματιστικά
• Β: Επιλογή έγκρισης από τον οργανισμό
00 Κανένας
01 CSA/NRTL/C (Τάξη 1, Τμήμα 2)
02 ATEX/CSA (Τάξη 1, ζώνη 2)

3500/61 Εξαγωγή εγγραφής σε εξωτερικό καλώδιο τερματισμού (ET)
134543- AXX BXX
• Α: μήκος καλωδίου
0005 5 πόδια (1,5 μέτρα)
0007 7 πόδια (2,1 μέτρα)
0010 10 πόδια (3,0 μέτρα)
0025 25 πόδια (7,5 μέτρα)
0050 15 μέτρα
0100 100 πόδια (30,5 μέτρα)
• Β: Οδηγίες συναρμολόγησης
01 Μη συναρμολογημένα
02 Συγκροτημένα

3500/61-Ειδικό
• 133811-02 3500/61 Monitor (Ανακαταστάθηκε από PN 163179-02).
• 135343-01 IC Firmware
• 133819-02 3500/61 RTD/TC Μη απομονωμένες ενότητες Εσωτερικών τερματισμών.
• 133827-02 3500/61 RTD/TC Μη απομονωμένες εξωτερικές τερματικές μονάδες I/O.
• 133835-02 3500/61 TC Απομονωμένες ενότητες I/O εσωτερικά τερματισμοί.
• 133843-02 3500/61 TC Απομονωμένα εξωτερικά τερματιστικά μονάδων I/O.
• 133892-01 3500/61 Εξωτερικό τερματιστικό μπλοκ έκδοσης εγγραφής (συνδετήρες τερματικών ταινιών).
• 133900-01 3500/61 Εξωτερικό μπλοκ τερματισμού έκδοσης εγγραφής (συνδέσεις Euro Style).
• 136711-02 3500/61 RTD/TC I/O Module με εσωτερικά εμπόδια και εσωτερικά τερματιστικά.
