SLCTM 500 Allen Bradley 1746 NI4 4 κανάλια αναλογικές μονάδες I/O

Μονούλες αναλογικής I/O 4 καναλιών Allen-Bradley 1746-NI4 SLCTM 500

Πληροφορίες για το προϊόν:
Κατασκευαστής:
Αριθμός προϊόντος : 1746-NI4
Τύπος προϊόντος:Μονάδα αναλογικής εισόδου/εξόδου SLC 500

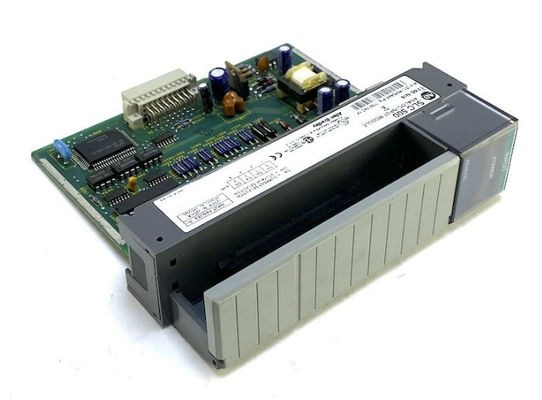

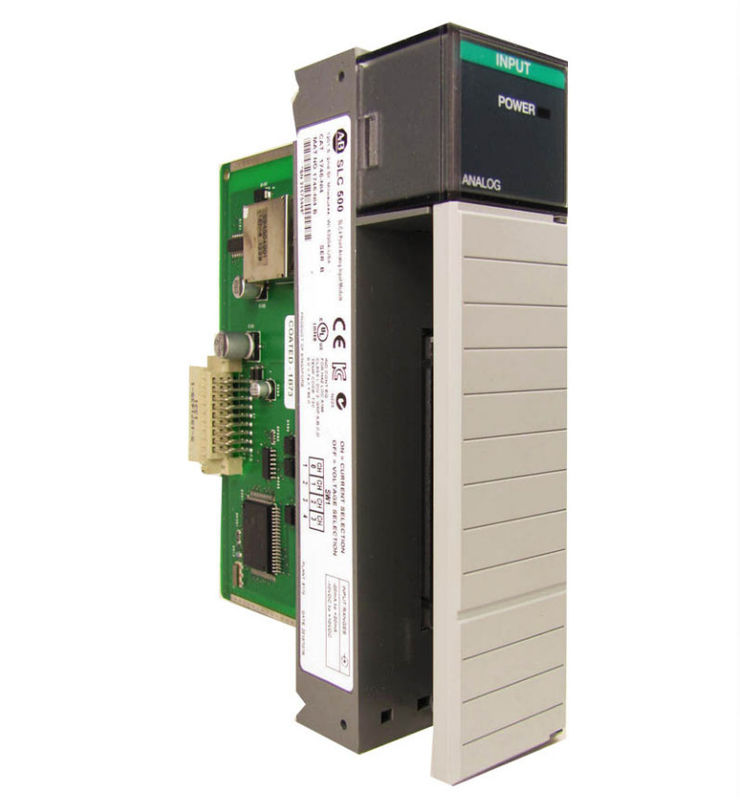

Το Allen-Bradley 1746-NI4 είναι ένα SLC 500 Analog I/O Module.Η ενότητα αυτή καταλαμβάνει μία μόνο θέση του πλαισίου του SLC 500 και είναι συμβατή με σταθερό ή αρθρωτό υλικό.

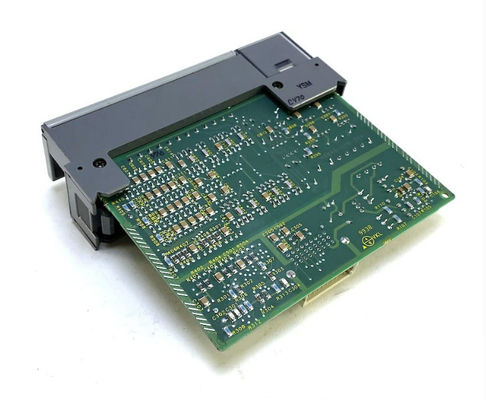

Το Allen Bradley 1746-NI4 είναι ένα SLC 500 Four (4) Channel Analog Input Module. Διαθέτει αναλογικά κανάλια για τάση ή ρεύμα που μπορούν να επιλεγούν από τον χρήστη για την υποστήριξη πολλαπλών εφαρμογών παρακολούθησης και ελέγχου.έχει ανάλυση 16 bit και περιέχει αφαιρούμενο τερματικό μπλοκ που παρέχει συνδέσεις ανάλογου καναλιού εισόδουΑυτό το κανάλι μπορεί να συνδεθεί ως διαφορική είσοδος. Υπάρχει ένα DIP που αλλάζει στην πλακέτα κυκλώματος για να επιλέξει την είσοδο ή την τάση ρεύματος.Το Backplane ρεύμα σε 5 Volts αυτής της μονάδας είναι 25 mAΣε 24 V, το ρεύμα είναι 85 mA. Πρέπει να λαμβάνεται προσοχή ώστε να αποφεύγεται η σύνδεση της πηγής τάσης χωρίς το ρεύμα του πομπού κλπ. στο κανάλι που έχει ρυθμιστεί για είσοδο ρεύματος.Ενδέχεται να προκύψει λανθασμένη λειτουργία ή βλάβη της μονάδας.

Το 1746-NI4 έχει τυπικό μήκος καλωδίου 0.51, 2.5Ο σύνδεσμος AIFM αυτής της ενότητας είναι 15-pin D-shell. Ο Allen Bradley 1746-NI4 έχει προδιαγραφές Current Loop Input: το εύρος εισόδου είναι +/-20 mA (ονομαστικό) και +/-30 mA (μέγιστο).Η αντίσταση εισόδου είναι 250 Ωμ με ανάλυση 1Η συνολική ακρίβεια σε 25 βαθμούς Κελσίου είναι +/- 0,365% της πλήρους κλίμακας, +/- 0,642% σε 60 βαθμούς Κελσίου.Η συνολική απόκλιση ακρίβειας είναι +79 ppm/πτυχή Κελσίου πλήρους κλίμακαςΤο εύρος τάσης εισόδου του 1746-NI4 είναι +/-10 Volts DC -1 LSB. Η αντίσταση του είναι 1 mega Ohms. Η απόκλιση ακρίβειας είναι +63 ppm/ βαθμούς Κελσίου πλήρους κλίμακας. Η ανάλυση είναι 305.176 & μV ανά LSB,με παρακμή σφάλματος κέρδους σε +/- 57 ppm/ βαθμούς ΚελσίουΗ συνολική ακρίβεια σε 25 βαθμούς Κελσίου είναι +/- 0,284% της πλήρους κλίμακας και +/- 0,504% σε 60 βαθμούς Κελσίου.

Το 1746-NI4 είναι μια αναλογική μονάδα εισόδου από τη σειρά SLC 500 της Allen-Bradley.Οι επιλογές κυμαίνονται από -20 έως +20 mA (ή) -10 έως +10V dc.

Η μονάδα λειτουργεί με τη μετατροπή του αναλογικού εισερχόμενου σήματος μέσω της διαμόρφωσης Delta Sigma με εύρος από -16,384 έως +16,384 για την είσοδο ρεύματος και -32,768 έως +32,767 για την είσοδο τάσης.Τα μετατρεπόμενα δεδομένα μπορούν να υποβάλλονται σε επεξεργασία με τη χρήση αλγορίθμου Scaling για την εμφάνιση της μετρούμενης μεταβλητής διαδικασίας.Και οι δύο μέθοδοι παράγουν την ίδια κλίμακα.

Η ενότητα αυτή είναι συμβατή με τη χρήση με σταθερό ή αρθρωτό χειριστή SLC 500 με στυλ υλικού.Η σταθερή έκδοση υλικού του SLC 500 έρχεται με ενσωματωμένα κανάλια I / O με περιορισμένες δυνατότητες επέκτασηςΤο μοντελοποιημένο υλικό SLC 500 PLC διαθέτει ένα πλήρως μοντελοποιημένο και προσαρμόσιμο σύστημα.

Η εν λόγω μονάδα διαθέτει ενσωματωμένο δείκτη LED για την ένδειξη της κατάστασης κάθε καναλιού και της συνολικής κατάστασης λειτουργίας της μονάδας.Αυτό παρέχει γρήγορο διαγνωστικό μοντέλο το οποίο μπορεί επίσης να είναι προσβάσιμο μέσω της διαγνωστικής διακοπής του ελεγκτήΑυτό το σύστημα αναφοράς επιτρέπει ταχύτερη περίοδο αντιμετώπισης προβλημάτων και αυξάνει τη διαθεσιμότητα της ενότητας.
