1794-AENTR ALLEN BRADLEY PLC Products Ελαστικός προσαρμογός επικοινωνίας I/O

Πληροφορίες για το προϊόν:
Κατασκευαστής:
Αριθμός προϊόντος : 1794-AENTR

Τύπος προϊόντος:Δύο θύρες Ethernet/IP Flex I/O Adapter Module

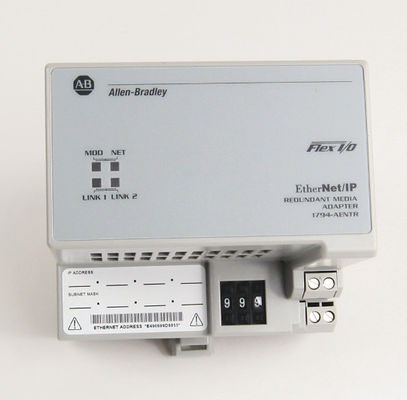

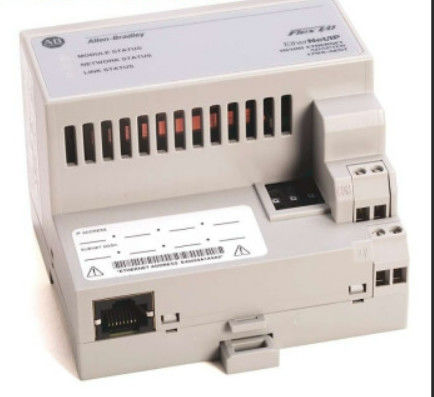

Ο Allen-Bradley 1794-AENTR είναι ένας προσαρμογός επικοινωνίας Flex I / O. Αυτός ο προσαρμογός είναι μια συσκευή DIN που τοποθετείται σε σιδηρόδρομο, η οποία διαθέτει δύο (2) θύρες επικοινωνίας Ethernet,χρησιμοποιείται για τη σύνδεση Flex I/O rack με κεντρικόΥποστηρίζει ταχύτητα επικοινωνίας 10/100 Mbps με απαιτήσεις τάσης εισόδου 19,2 - 31,2 VDC. Υποστηρίζει την εγκατάσταση έως οκτώ (8) Flex μονάδων I / O.

Η μονάδα Allen-Bradley 1794-AENTR είναι μια μονάδα συστατικού της οικογένειας προϊόντων Flex I/O.συνήθως χρησιμοποιείται για την εφαρμογή δικτύου Ethernet υψηλής διαθεσιμότητας, καθώς υποστηρίζει την εφαρμογή της τοπολογίας Device Level Ring (DLR).

Η σύνδεση Ethernet επιτυγχάνεται μέσω των διπλών θύρων RJ45 που υποστηρίζουν το πρωτόκολλο Ethernet I / P.Αυτές οι θύρες υποστηρίζουν γραμμικό για απλό δίκτυο επικοινωνίας και τοπολογία δακτυλίου για δίκτυο υψηλής διαθεσιμότηταςΥποστηρίζει ταχύτητα επικοινωνίας 10/100 Mbps και είναι ικανό να συνδέει έως οκτώ (8) Flex I/O μονάδες με τον ελεγκτή που συνδέεται στο δίκτυο.

Το 1794-AENTR είναι τοποθετημένο απευθείας σε σιδηρόδρομο DIN. Ελέγξτε το σημείο εγκατάστασης για υπερβολικές δονήσεις και σοκ.Ένα εξωτερικό σύστημα τροφοδοσίας με ονομαστική τάση τροφοδοσίας 24VDC πρέπει να συνδέεται με τα τερματικά τροφοδοσίας του 1794-AENTR για την τροφοδοσία της μονάδας.Το αποδεκτό εύρος τροφοδοσίας τάσης είναι 19.2...31.2V DC, συμπεριλαμβανομένου του 5% κυματισμού AC. Το μέγεθος του καλωδίου αγωγού που συνιστάται κατά τη δημιουργία συνδέσεων με τη μονάδα είναι 0.33- Ναι.3.31 τετραγωνικών χιλιοστών ή 22...12 AWG, σχοινί χαλκού με ράβδο με βαθμό μόνωσης 75 °C ή 167 °F ή υψηλότερο και μέγιστο πάχος μόνωσης 1,2 mm ή 3/64 ίντσες.

Η ενότητα αυτή είναι εφοδιασμένη με δείκτες κατάστασης που μπορούν να βοηθήσουν τους χρήστες στην αντιμετώπιση προβλημάτων και την παρακολούθηση της ενότητας.Ethernet Link1 και Ethernet Link2Το LED κατάστασης της ενότητας και του δικτύου ανάβει πράσινο όταν είναι φυσιολογικό και κόκκινο όταν παρουσιάζονται προβλήματα.

Ο Allen-Bradley 1794-AENTR είναι ένα Flex I/O διπλής θύρας EtherNet/IP εφεδρικός προσαρμογός μέσων ενημέρωσης.Έρχεται με ρεύμα 18 αμπερών για 2 χιλιοστά του δευτερολέπτου.Έχει ονομαστική τάση εισόδου 24 Volts DC και εύρος τάσης εισόδου 19.2 έως 31.2 Volts DC, η οποία περιλαμβάνει την κυματισμό 5% AC.Η ενότητα αυτή έχει μέγιστη κατανάλωση ισχύος 500 mA και μία 400 mA σε 24 Volt DC και μέγιστη έξοδο Flexbus 640 mA σε 5 Volt DC.

Οι ενότητες προσαρμογέα Ethernet όπως το 1794-AENTR συνδέουν ελεγκτές Ethernet / IP όπως το ControlLogix και το CompactLogix.Διατίθεται με δείκτες κατάστασης που επιτρέπουν στους χρήστες να παρακολουθούν τις συνθήκες του δικτύου (κόκκινο/πράσινο)Η τάση απομόνωσης αυτής της μονάδας είναι συνεχής σε 50 Volts και έχει βασικό τύπο απομόνωσης.Έχει υποβληθεί σε δοκιμή τύπου από την τροφοδοσία στο Flexbus και στο Ethernet σε 1000 Volts AC για 60 δευτερόλεπταΈχει μέγιστη διάχυση ισχύος 7,1 W σε 19,2 Volts DC και θερμική διάχυση 24,2 BTU/ώρα σε 24 Volts DC.

Η εγκατάσταση και η αφαίρεση της ενότητας δεν πρέπει να γίνεται όταν είναι ενεργοποιημένη.Η πηγή ενέργειας αυτής της μονάδας θα πρέπει να συμμορφώνεται με την οδηγία CE για την εξαιρετικά χαμηλή τάση (LVD) με την οδηγία για την εξαιρετικά χαμηλή τάση ασφαλείας (SELV) ή με την οδηγία για την προστασία της εξαιρετικά χαμηλής τάσης (PELV)Η τοποθέτηση γίνεται με μια γραμμή DIN. Δεν απαιτείται προγραμματισμός δικτύου και δεν απαιτούνται πίνακες δρομολόγησης για αυτή τη μονάδα. Η μονάδα 1794-AENTR μπορεί να επικοινωνεί με τις μονάδες FLEX I/O στην ίδια γραμμή DIN.Σημειώστε ότι οι χρήστες πρέπει να ρυθμίσουν τη διεύθυνση IP και την προαιρετική διεύθυνση πύλης και τη μάσκα υποδίκτυου πριν χρησιμοποιήσουν αυτή τη μονάδαΟλόκληρη η μονάδα 1794-AENTR μετράει 3,4 x 3,7 x 2,7 ίντσες.Αυτά περιλαμβάνουν όταν υπάρχει ανάγκη τακτικής αποστολής δεδομένων ή για τη διαχείριση της εγκατάστασης.Υπάρχει ενσωματωμένος διακόπτης για υψηλά επίπεδα διαθεσιμότητας και για τη διαμόρφωση δίσκου, τη συλλογή δεδομένων και τον έλεγχο διαδικασιών σε ένα ενιαίο δίκτυο υψηλής ταχύτητας, με συνδέσεις Internet/intranet.Χρησιμοποιεί το Πρωτόκολλο Ελέγχου και Πληροφοριών (CIP).
