Πληροφορίες για το προϊόν:
Κατασκευαστής: Pepperl+Fuchs

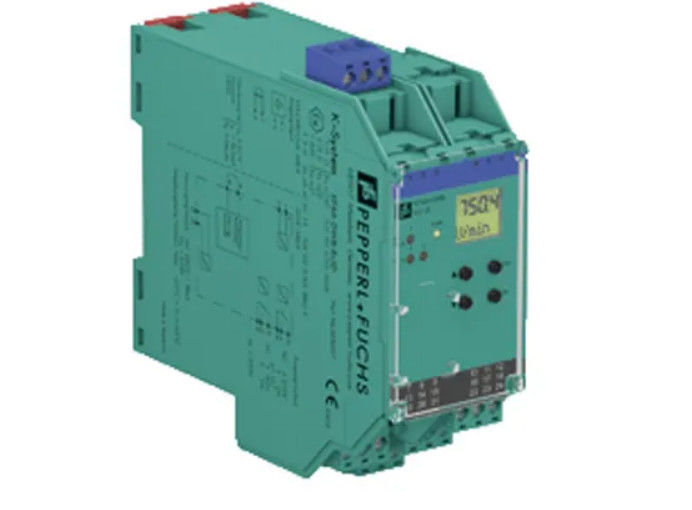

Αριθμός προϊόντος : KFA6-DWB-EX1.D
Τύπος προϊόντος: Μονιτέρ ταχύτητας περιστροφής
Χαρακτηριστικά:
- Απομονωμένο φράγμα ενός καναλιού
- 230 V τροφοδοσία εναλλασσόμενου ρεύματος
- Επικοινωνία ξηρή ή εισροές NAMUR
- Συχνότητα εισόδου 1 mHz... 5 kHz
- Δύο εξόδους επαφής με ρελέα
- Παράκαμψη εκκίνησης
- Διαμορφώσιμο με πληκτρολόγιο
- Ανίχνευση σφαλμάτων γραμμής (LFD)
- Μέχρι SIL 2 σύμφωνα με την IEC/EN 61508 / IEC/EN
Λειτουργία
Αυτό το απομονωμένο φράγμα χρησιμοποιείται για εφαρμογές εγγενούς ασφάλειας. It monitors for an overspeed or underspeed condition of a discrete signal (NAMUR sensor/ mechanical contact) from a hazardous area by comparing the input frequency to the user programmed reference frequency.
Η ανίχνευση σφάλματος γραμμής του κυκλώματος πεδίου υποδεικνύεται από κόκκινο LED και ρελέ.Το χαρακτηριστικό αναστολής εκκίνησης ορίζει τις εξόδους αναμεταδόχου σε προεπιλεγμένες συνθήκες που προγραμματίζονται από τον χρήστη για έως 1Χίλια δευτερόλεπτα.
Η μονάδα προγραμματίζεται εύκολα με τη χρήση ενός πληκτρολογίου που βρίσκεται στο μπροστινό μέρος της μονάδας.
Τεχνικά δεδομένα
1Περιγραφή του προϊόντος
230 V εναλλακτικός
2Γενικές προδιαγραφές
Τύπος σήματος: Ψηφιακή είσοδος
3. Παραμέτρους που σχετίζονται με τη λειτουργική ασφάλεια
Επίπεδο ακεραιότητας ασφάλειας (SIL): SIL 2
4. Προμήθεια
Σύνδεση: Τερματικά 23, 24
Ονομαστική τάση: 230 V AC ± 10 %
Κατηγορία ισχύος: 18 mA
Απορρόφηση ισχύος/κατανάλωση ισχύος: ≤ 2 VA / 2 VA
5. Εισαγωγή
Πλευρά σύνδεσης: πλευρά πεδίου
Σύνδεση: Εισαγωγή Ι: εγγενώς ασφαλής: τερματικά 1+, 3-
Εισαγωγή II: μη εγγενώς ασφαλής: τερματικοί σταθμοί 13+, 14-
Εισαγωγή I: σύμφωνα με την EN 60947-5-6 (NAMUR)
Διάρκεια παλμού: > 50 μs
Συχνότητα εισόδου: 0.001... 5000 Hz
Ανίχνευση σφαλμάτων γραμμής: σπάσιμο I ≤ 0,15 mA· βραχυκύκλωμα I > 6,5 mA
Εισαγωγή II: Παράκαμψη εκκίνησης: 1... 1000 δευτερόλεπτα, ρυθμιζόμενη σε βήματα 1 δευτερόλεπτο
Ενεργός/Παθητικός: I > 4 mA (για ελάχιστα 100 ms) / I < 1 mA
Η τάση ανοικτού κυκλώματος/στροφή βραχυκυκλώματος: 18 V / 5 mA
6. Παραγωγή
Πλευρά σύνδεσης: πλευρά ελέγχου
Σύνδεση: έξοδος I: τερματικά 10, 11, 12
έξοδος II: τερματικά 16, 17, 18
Εξαγωγή I, II: σήμα, ρελέ
Φορτίο επαφής: 253 V AC / 2 A / cos φ ≥ 0,7 ; 40 V DC / 2 A
Μηχανική διάρκεια ζωής: 5 x 107 κύκλοι εναλλαγής
Ενεργοποιημένη/αποενεργοποιημένη καθυστέρηση: περίπου 20 ms / περίπου 20 ms
7. Δείκτες / ρυθμίσεις
Στοιχεία οθόνης: LED, οθόνη
Στοιχεία ελέγχου: Πίνακας ελέγχου
Διαμόρφωση: μέσω κουμπιών χειρισμού
Ετικέτα: χώρος για την επισήμανση στο μπροστινό μέρος
