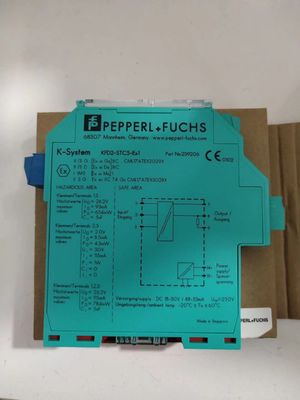

1Γενικές προδιαγραφές
Τύπος σήματος: Αναλογική είσοδος
2. Παραμέτρους που σχετίζονται με τη λειτουργική ασφάλεια
Επίπεδο ακεραιότητας ασφάλειας (SIL): SIL 2
3. Προμήθεια
Σύνδεση: Σιδηρόδρομος ή τερματικοί σταθμοί 14+, 15-
Ονομαστική τάση: 18... 30 V DC
Ριπλ: εντός της ανοχής τροφοδοσίας
Απόσπαση ισχύος: ≤ 1 W με μέγιστο φορτίο
Κατανάλωση ενέργειας: ≤ 1,6 W σε μέγιστο φορτίο
4. Εισαγωγή
Πλευρά σύνδεσης: πλευρά του πεδίου
Σύνδεση: Τερματικοί σταθμοί 1+, 2-, 3
Σημείο εισόδου: 4... 20 mA
Η τάση ανοικτού κυκλώματος/στροφή βραχυκυκλώματος: Τερματικά 1+, 3: 23 V / 25 mA
Αντίσταση εισόδου: μέγιστο 265 Ω τερματικά 2-, 3, μέγιστο 330 Ω τερματικά 1+, 3
Διαθέσιμη τάση: ≥ 16 V σε 20 mA · ≥ 20 V σε 4 mA, τερματικά 1+, 3
5. Παραγωγή
Πλευρά σύνδεσης: πλευρά ελέγχου
Σύνδεση: Τερματικοί σταθμοί 7+, 8-, 9- (αποβρύχιο)
Τερματικοί σταθμοί 7-, 8+, 9+ (πηγή)
Βλέπε πρόσθετες πληροφορίες
Φορτίο: 0... 800 Ω
Σήμα εξόδου: 4... 20 mA (υπερφόρτωση > 25 mA)
Ριπλ: μέγιστο 50 μA rms
Εξωτερική τροφοδοσία (κύκλος): 2... 30 V DC
Εάν η εξωτερική τάση είναι > 19 V, απαιτείται φορτίο ≥ ((V - 19) / 0,02) Ω. Το V αντιπροσωπεύει την τιμή της εξωτερικής τάσης.
Η εσωτερική αντίσταση 250 Ω στο τερματικό σημείο 9 μπορεί να χρησιμοποιηθεί ως φορτίο.
6Χαρακτηριστικά μεταφοράς
Απόκλιση: σε 20 °C (68 °F), 4... 20 mA
≤ 10 μA συμπεριλαμβανομένης της βαθμονόμησης, της γραμμικότητας, της υστερέσης, των φορτίων και των διακυμάνσεων της τάσης τροφοδότησης
Επιρροή της θερμοκρασίας περιβάλλοντος: ≤ 0,25 μA/K
Περιοχή συχνοτήτων: πλευρά πεδίου προς την πλευρά ελέγχου: εύρος ζώνης με σήμα 0,5 Vpp 0... 7,5 kHz (-3 dB)
πλευρά ελέγχου προς την πλευρά πεδίου: εύρος ζώνης με σήμα 0,5 Vpp 0,3... 7,5 kHz (-3 dB)
Χρόνος διακανονισμού: 200 μs
Ώρα άνοδος/άνοδος: 100 μs
7Γκαλβανική απομόνωση
Εξέλιξη/πηγή ισχύος: λειτουργική μόνωση, ονομαστική τάση μόνωσης 50 V AC
8. Δείκτες / ρυθμίσεις
Στοιχεία οθόνης: LED
Ετικέτα: χώρος για την επισήμανση στο μπροστινό μέρος
9. Συμμόρφωση
Ηλεκτρομαγνητική συμβατότητα: ΝΕ 21:2012
EN 61326-3-2:2008
Στον βαθμό προστασίας: IEC 60529:2001
Προστασία από ηλεκτροπληξία: UL 61010-1:2012
10. Περιβαλλοντικές συνθήκες
θερμοκρασία περιβάλλοντος: -20... 70 °C (-4... 158 °F)
11Μηχανικές προδιαγραφές
Στον βαθμό προστασίας: Διάκριση IP20
Σύνδεση: Τερματικά βίδες
Μάζα: περίπου 150 g
Μέγεθος: 20 x 124 x 115 mm (0,8 x 4,9 x 4,5 ίντσες) (W x H x D), τύπου στερέωσης Β2
Υψόμετρο: 124 χιλιοστά
Διάμετρο: 20 χιλιοστά
Βαθμός: 115 mm
Εγκατάσταση: σε σιδηρόδρομο στερέωσης 35 mm DIN σύμφωνα με το πρότυπο EN 60715:2001
