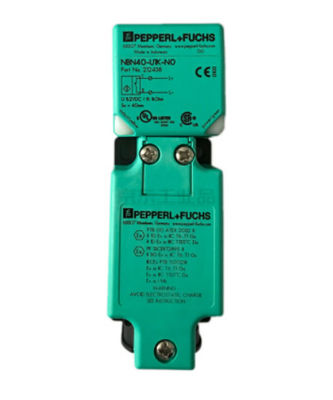

1Γενικές προδιαγραφές
Λειτουργία διακόπτη: Συνήθως κλειστό (NC)
Τύπος εξόδου: NAMUR
Ονομαστική απόσταση λειτουργίας: 40 χιλιοστά
Εγκατάσταση: μη πλύσιμο
Εγγυημένη απόσταση λειτουργίας: 0... 32,4 mm
Πραγματική απόσταση λειτουργίας: 36... 44 mm
Συντελεστής μείωσης rΑλ: 0.45
Συντελεστής μείωσης rΚου: 0.45
Συντελεστής μείωσης r304: 0.8
Τύπος εξόδου: Δύο καλώδια
2. Ονομαστικές αξιολογήσεις
Ονομαστική τάση: 8.2 V (Ri περίπου 1 kΩ)
Συχνότητα εναλλαγής: 0... 100 Hz
Υστερέση: 1... 15 τυπικά 5 %
Προστασία αντίστροφης πολικότητας: προστατευόμενη με αντίστροφη πολικότητα
Προστασία από βραχυκύκλωμα: - Ναι, ναι.
Τρέχουσα κατανάλωση
Μη ανιχνεύσιμη πλάκα μέτρησης: ≥ 3 mA
Ανιχνεύεται πλάκα μέτρησης: ≤ 1 mA
Δείκτης κατάστασης μετάβασης: LED, κίτρινο
3. Παραμέτρους που σχετίζονται με τη λειτουργική ασφάλεια
ΔΕΠΔd: 1415 α
Χρόνος αποστολής (T)Μ): 20 α
Διαγνωστική κάλυψη (DC): 0 %
4- συμμόρφωση με τα πρότυπα και τις οδηγίες
Τυπική συμμόρφωση
NAMUR: EN 60947-5-6:2000
IEC 60947-5-6:1999
Ηλεκτρομαγνητική συμβατότητα: ΝΕ 21:2007
Πρότυπα: EN 60947-5-2:2007
EN 60947-5-2/A1:2012
IEC 60947-5-2:2007
Η IEC 60947-5-2 AMD 1:2012
5. Περιβαλλοντικές συνθήκες
θερμοκρασία περιβάλλοντος: -25... 100 °C (-13... 212 °F)
Θερμοκρασία αποθήκευσης: -40... 100 °C (-40... 212 °F)
6Μηχανικές προδιαγραφές
Τύπος σύνδεσης: Τερματικά βίδες
Πληροφορίες για τη σύνδεση: Μέγιστος αριθμός δύο αγωγών με την ίδια διατομή του πυρήνα μπορεί να τοποθετηθεί σε μία σύνδεση τερματικού σταθμού!
ροπή σύσφιξης 1,2 Nm + 10 %
Διατομή πυρήνα: Μέχρι 2,5 mm2, μήκος απομακρυσμένης μόνωσης: 7 mm
Ελάχιστη διατομή πυρήνα: Χωρίς σιδηροδρομική σιδηροτροχιά 0,5 mm2, με μανίκες συνδέσεων 0,34 mm2
Μέγιστη διατομή πυρήνα: Χωρίς σιδηροδρομική σιδηροτροχιά 2,5 mm2, με μανίκες συνδέσεων 1,5 mm2
Σύνδεση (πλευρά συστήματος): Τερματικά βίδες, M20 x 1,5 αδένα καλωδίου, χρήσιμο μήκος νήματος 9,1 mm, βάθος βίδας στο μέγιστο 9,1 mm
Υλικό στερέωσης: ΠΑ
Ανιχνευτής προσώπου: ΠΑ
Στον βαθμό προστασίας: IP66 / IP68 / IP69K
Μάζα: 225 g
Μέγεθος
Υψόμετρο: 40 χιλιοστά
Διάμετρο: 40 χιλιοστά
Διάρκεια: 118 χιλιοστά
Σημείωση: Δρόμος σφίξης: 1,8 Nm (κατοικία)
7Γενικές πληροφορίες
Χρήση σε επικίνδυνη περιοχή: Βλέπε εγχειρίδια χρήσης
