Πληροφορίες για το προϊόν:

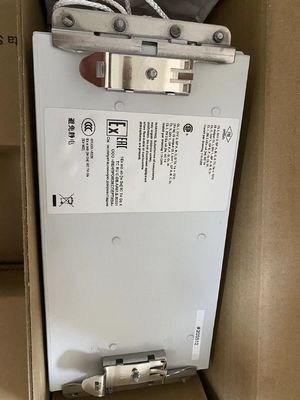

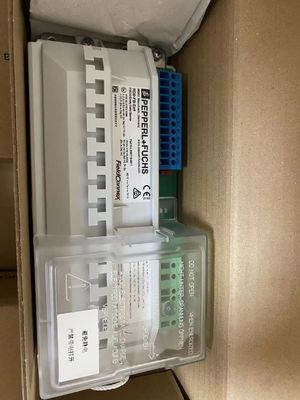

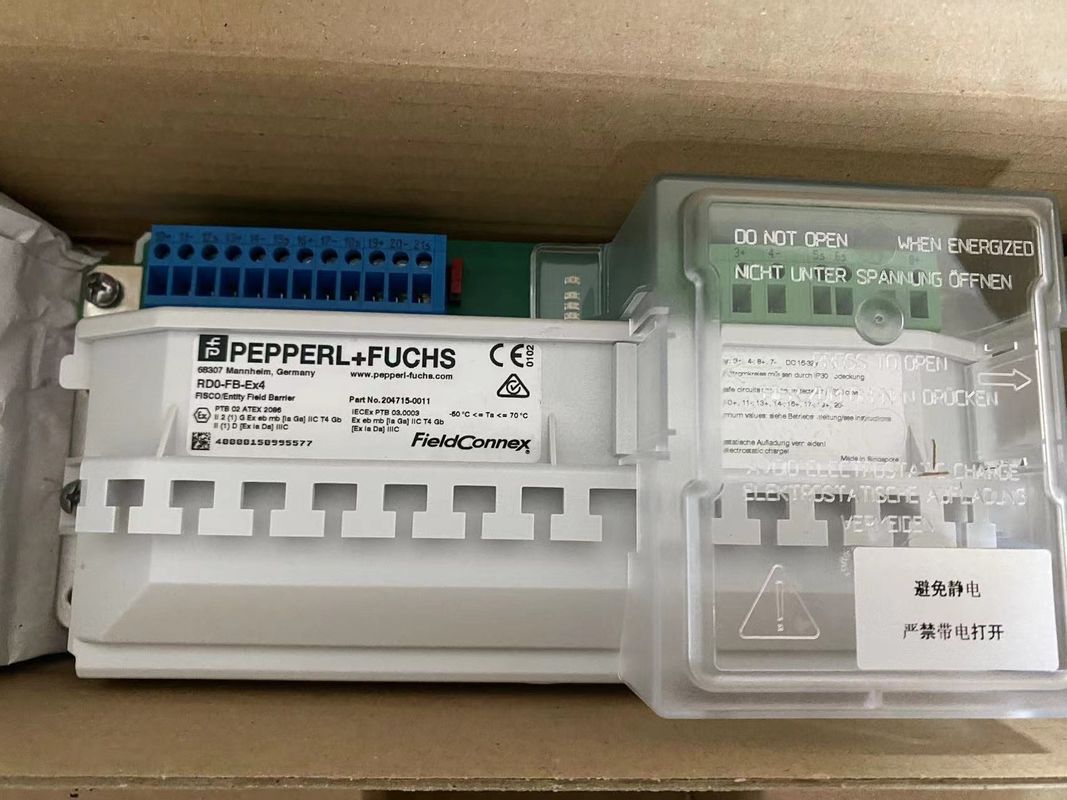

Κατασκευαστής: Pepperl+Fuchs
Αριθμός προϊόντος : RD0-FB-Ex4.*
Τύπος προϊόντος: FieldBarrier
Χαρακτηριστικά:
- 4 εξόδους Ex ia IIC
- Πεδίο εμπόδιο στη ζώνη 1/Div. 2
- Μέτρα στην ζώνη 0...1/Div. 1
- Περιορισμός ρεύματος βραχυκυκλώματος ανά έξοδο
- Για το FOUNDATION Fieldbus H1 και PROFIBUS PA
- Ηλεκτρικές λάμπες ισχύος, επικοινωνίας και σφάλματος
- Υποστηρίζει την FISCO και την Οντότητα
- Συμπληρωματικές συσκευές δέσμης καλωδίων
- Υποστηρίζει όλες τις μεθόδους γείωσης
Λειτουργία
Το FieldBarrier, ένα σύστημα σύνδεσης συσκευών για τοποθέτηση σε σιδηροτροχιά DIN, συνδέει 4 όργανα με εγγενή ασφάλεια (Ex ia/Ex ib) και περιορισμό ρεύματος βραχυκυκλώματος σε κάθε έξοδο.Αυτό εξασφαλίζει την ορθή λειτουργία του τμήματος κατά τη διάρκεια σφαλμάτων ή θερμό εργασία στο σπινθήρα.
Η υψηλή ισχύς στο κορμό επιτρέπει το μέγιστο μήκος καλωδίων και τον αριθμό συσκευών σε οποιαδήποτε επικίνδυνη περιοχή.
Τα τερματικά εξόδου με επιλογή σταθερών ή συσσωρευτικών τερματικών βιδών συνδέουν 1 συσκευή το καθένα.Οποιαδήποτε ιδέα γείωσης και προστασίας είναι δυνατή με βάση το FieldConnex®διαλύματα περιβλήματος.
Τεχνικά δεδομένα
1Γενικές προδιαγραφές
Σχεδιασμός / Εγκατάσταση: Εγκατάσταση ντουλάπιων
2Σύνδεση πεδίου
Κύριο καλώδιο (Κύρος)
Σύνδεση: εισροή (Trunk IN): τερματικά 3+, 4-, 5s
έξοδος (Trunk OUT): τερματικά 7-, 8+, 6s
Ονομαστική τάση: 32... 16 V DC
Κατηγορία ισχύος: 31 mA... 26 mA (χωρίς φορτίο)
77 mA... 115 mA (σε φορτίο 20 mA ανά είσοδο)
120 mA... 209 mA (με φορτίο 40 mA ανά είσοδο)
135 mA... 241 mA (συντομία σε όλες τις εξόδους)
Έκπτωση τάσης: από το κέντρο IN στο κέντρο OUT 100 mV μέγιστο.
Αριθμός ζεύξεων: μέγιστο 4 ανά τμήμα
Αποδόσεις
Αριθμός συσκευών ανά έξοδο: 1
Σύνδεση: έξοδος 1: τερματικά 10+, 11-, 12S ασπίδα·
έξοδος 2: τερματικά 13+, 14-, 15S ασπίδα·
έξοδος 3: τερματικά 16+, 17-, 18S ασπίδα·
έξοδος 4: τερματικά 19+, 20-, 21S ασπίδα
Ονομαστική τάση: 10... 13 V
Κατηγορία ισχύος: μέγιστο 43 mA
Σύνδρομο βραχυκυκλώματος: 50 mA
3Δείκτες/μέσα λειτουργίας
Η τάση LED Fieldbus: πράσινο: ενεργοποιημένο, ισχύουσα τάση λεωφορείου
Έξοδος κατάστασης LED: κόκκινη αναβοσβήνωση: βραχυκύκλωμα
4.Γκαλβανική απομόνωση
Κύριο καλώδιο/εξόδους: η απομόνωση δεν επηρεάζεται από παρεμβολές σύμφωνα με το πρότυπο EN 50020, μέγιστη τιμή τάσης 375 V
5Οδηγία συμμόρφωσης
Ηλεκτρομαγνητική συμβατικότητα
Οδηγία 2014/30/ΕΕ: EN 61326-1:2013
6. Τυπική συμμόρφωση
Ηλεκτρομαγνητική συμβατότητα: ΝΕ 21:2006
Στον βαθμό προστασίας: IEC/EN 60529
Πρότυπο πεδίου: Δελτίο ΕΚ 61158-2
Κλιματικές συνθήκες: DIN IEC 721
Αντίσταση στη διάβρωση: σύμφωνα με την ISA-S71.04-1985, επίπεδο σοβαρότητας G3
7. Περιβαλλοντικές συνθήκες
θερμοκρασία περιβάλλοντος: -50... 70 °C (-58... 158 °F)
Θερμοκρασία αποθήκευσης: -40... 85 °C (-40... 185 °F)
8Μηχανικές προδιαγραφές
Τύπος σύνδεσης σταθερά: τερματικά, τερματικά plug-in
Διατομή πυρήνα: έως 2,5 mm2
Διαμονή: βλ. σχήμα 1
Υλικό στερέωσης: Πολυανθρακικό
Κουτί σιδηροτροχιάς R... DIN: ΠΑ 6.6
Στον βαθμό προστασίας: Διάκριση IP20
Μάζα: 1050 g
Εγκατάσταση: τοποθέτηση σε σιδηρόδρομο DIN σε ντουλάπι
9Δεδομένα για εφαρμογή σε επικίνδυνες περιοχές
Πιστοποιητικό εξέτασης τύπου ΕΕ: PTB 02 ATEX 2086
Κύριο καλώδιο (Κύρος)
Μέγιστη ασφαλή τάση Um 253 V AC
Αποδόσεις
Δύναμη: 975 mW
Τετάρτη: 150,75 V
ρεύμα: 248 mA
Σχετικά μοντέλα:
| ΚΚΔ2-ΣΚΔ-ΕΧ1 |
NBB5-18GM50-E2-V1 |
| KCD2-STC-EX1.20 |
NBB8-18GM60-A2-V1 |
| ΚΑΦ6-ΔΒΒ-ΕΧ1.Δ |
NBN3-F25F-E8-V1 |
| ΚΦΑ6-SR2-Ex2.W |
NBN40-U1K-N0 |
| Διάταξη 1 |
NBN40-U4LK-N0 |
| ΚΑΠ-ΔΕ-ΔΕ-ΔΕ |
Επικαιροποιημένα συστήματα |
| ΚΑΠ-ΔΕ-ΔΕ-ΔΕ-ΔΕ. |
ΕθνΚΤ5-18GM40-NO |
| KFD0-SD2-EX1.10100 |
Δελτίο ΕΚ 10-2001, σημείο 1. |
| KFD0-SD2-EX1.1045 |
Δελτίο ΕΚ 6/2011. |
| ΚΠΔ2-UT2-1 |
Δελτίο ΕΚ 6/2011. |
| KFD2-CD-1.32 |
NJ2-12GM-N |
| KFD2-CD-EX1.32 |
Δελτίο ΕΚ 6/2011. |
| ΚΑΠ-ΜΜ-16. |
Δελτίο ΕΚ 6/2011. |
| Διάταξη 1 |
Δελτίο ΕΚ 6/2011. |
| ΚΑΠ-ΔΕ-ΔΕ-ΔΕ. |
Δελτίο ΕΚ 6/2011. |
| Διάταξη KFD2-SL2-EX2.B |
Δελτίο ΕΚ 6/2011. |
| ΚΑΦΔ2-SR2-EX1.W |
RD0-FB-EX4 |
| ΚΑΦΔ2-SR2-Ex2.W |
RD0-FB-EX4.COM |
| ΚΠΔ2-STC5-1.2O |
SC3,5-G-N0 |
| ΚΑΠ2-STC5-Ex1 |
SC3,5-G-N0-5M |
| ΚΠΔ2-STC5-Ex1.H |
ΣΤ3,5-Γ-Ν0-6Μ |
| ΚΠΔ2-UT2-1 |
SJ3,5-N |
| KFD2-VR4-EX1.26 |
SJ3,5-S1N |
| KFU8-UFC-1.D |
UPR-03 |
| ΚΑΠ-ΔΕ |
V15-G-2M |
| K-HM26-2M-261533 |
Z 787 |
| NBB15-U1-E2 |
Z787.H |
| NBB15-U1-Z2 |
HIC2031 |
