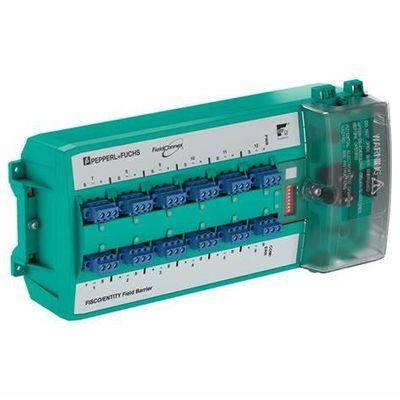

| Γενικές προδιαγραφές |
| Σχεδιασμός / Εγκατάσταση |
Εγκατάσταση ντουλάπιων |
| Εγκατάσταση σε επικίνδυνη περιοχή |
Ζώνη 1 / Διεύθυνση 2 |
| Σύνδεση πεδίου |
| Απορρόφηση ισχύος |
Βλέπε πίνακα 1 |
| Κύριο καλώδιο (Κύρος) |
|
| |
Διάταξη |
16... 32 V DC,
ελάχιστο 15 V σε περίπτωση καφέ |
| |
Κατηγοριοποιημένο ρεύμα |
από το κύτταρο IN στο κύτταρο OUT μέγιστο 2 A βλ. πίνακα 1 |
| |
Επιλογή γείωσης της ασπίδας καλωδίου |
Η χωρητικότητα μέσω 5,7 nF
Απευθείας |
| |
Έκπτωση τάσης |
από το κέντρο IN στο κέντρο OUT 100 mV μέγιστο. |
| |
Αριθμός ζεύξεων |
μέγιστο 3 ανά τμήμα |
| |
Προστασία αντίστροφης πολικότητας |
Ενσωματωμένο |
| Αποδόσεις |
|
| |

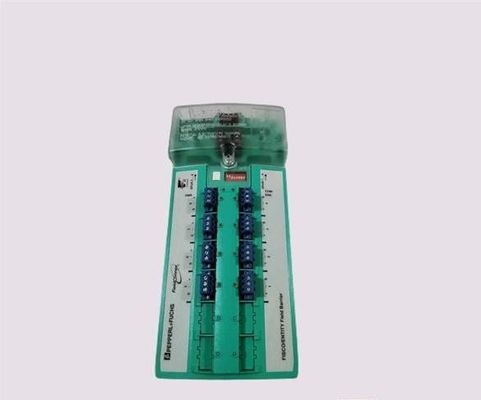

Αριθμός εξόδων |
8, 10 ή 12 |
| |
Αριθμός συσκευών ανά έξοδο |
1 |
| |
μήκος καλωδίου |
120 μέτρα |
| |
Διάταξη |
10... 14 V |
| |
Κατηγοριοποιημένο ρεύμα |
Μέγιστο 43 mA σε μία σπείρα,
μέγιστο συνολικό ρεύμα 320 mA σε όλους τους σπονδύλους |
| |
Σύνδρομο βραχυκυκλώματος |
53 mA, 1 mA σε κατάσταση αναστάτωσης |
| |
Επιλογή γείωσης της ασπίδας καλωδίου |
Η χωρητικότητα μέσω 4,4 nF |
| Προστασία από υπερτάσεις |
Προστασία κατά της υπερτάσης του κορμού σε περίπτωση που η τάση υπερβαίνει τα 39 V, μέγιστο 41 V |
| Διαγνωστικά και προστατευτικά χαρακτηριστικά |
| Απομόνωση ελαττωμάτων |
Περιορισμός ρεύματος βραχυκυκλώματος στους σπόρους
Προστασία από αναπήδηση στα σπορ
Αναστολή σήματος στους σπόρους |
| Διαγνωστική του φυσικού στρώματος |
Επίπεδο σήματος στους σπονδύλους
Κούταμα σήματος στους σπονδύλους
Επίπεδο θορύβου στους σπονδύλους |
| Δείκτες/μέσα λειτουργίας |
| Εναλλακτικά |
S1 ON: ενεργοποιούνται οι διαγνωστικοί συναγερμοί
S2 ON: ενεργοποιούνται οι διαγνωστικές προειδοποιήσεις
S3-S8: δεν χρησιμοποιείται |
| LED PWR |
πράσινο: τάση πεδίου > 16 V |
| LED COM/ERR |
κίτρινη αναβοσβήνωση: επικοινωνία πεδίου και κατάσταση του φυσικού στρώματος,
κόκκινο: σφάλμα υλικού |
| ΠΑΡΑΣΤΗΜΑΤΑ LED |
κόκκινο: αναβοσβήνει 2 Hz σε κατάσταση βραχυκυκλώματος |
| Γαλβανική μόνωση |
| Κεντρικό καλώδιο/εξόδους |
η απομόνωση δεν επηρεάζεται από παρεμβολές σύμφωνα με το πρότυπο EN 60079-11, μέγιστη τιμή τάσης 375 V |
| Εξαγωγή/Εξαγωγή |
Όχι Απομόνωση |
| Οδηγία συμμόρφωσης |
| Ηλεκτρομαγνητική συμβατικότητα |
|
| |
Οδηγία 2014/30/ΕΕ |
EN 61326-1:2013 |
| Τυπική συμμόρφωση |
| Ηλεκτρομαγνητική συμβατικότητα |
ΝΕ 21:2011 |
| Στον βαθμό προστασίας |
IEC/EN 60529 |
| Πρότυπο πεδίου |
Δελτίο ΕΚ 61158-2 |
| Κλιματικές συνθήκες |
IEC 60721 |
| Αντοχή σε κρούσματα |
EN 60068-2-27 |
| Αντίσταση σε δονήσεις |
EN 60068-2-6 |
| Περιβαλλοντικές συνθήκες |
| Θερμοκρασία περιβάλλοντος |
-40... 70 °C (-40... 158 °F) |
| Θέρμανση αποθήκευσης |
-40... 85 °C (-40... 185 °F) |
| Σχετική υγρασία |
< 95% μη συμπυκνωτικό |
| Αντοχή σε κρούσματα |
15 g 11 ms |
| Αντίσταση σε δονήσεις |
1 g, 10... 150 Hz |
| Αντίσταση στη διάβρωση |
σύμφωνα με την ISA-S71.04-1985, επίπεδο σοβαρότητας G3 |
| Μηχανικές προδιαγραφές |
| Τύπος σύνδεσης |
Τερματικό βίδας, που συνδέεται ή τερματικό ελατήρια, που συνδέεται |
| Διατομή πυρήνα |
Βλέπε πίνακα 2 |
| Υλικό στέγασης |
Πολυανθρακικό |
| Στον βαθμό προστασίας |
Διάκριση IP20 |
| Μάζα |
2100 g |
| Μέγεθος |
βλ. διαστάσεις |
| Εγκατάσταση |
Εγκατάσταση σιδηροτροχιάς DIN |
| Δεδομένα για εφαρμογή σε επικίνδυνες περιοχές |
| Πιστοποιητικό εξέτασης τύπου ΕΕ |
BVS 13 ATEX E 121 X |
| |
Σημείωση |
 II 2(1) Γ Ex eb ib mb [ia Ga] IIC T4 Gb
ΙΙ (1) Δ [Ex ia Da] ΙΙΙ
Ι (M1) [Ex ia Ma] Ι |
| Κύριο καλώδιο (Κύρος) |
|
| |
Μέγιστη ασφαλή τάση Οm |
253 V AC |
| Αποδόσεις |
σύμφωνα με το FISCO και την Οντότητα |
| |
Δύναμη |
1.063 W |
| |
Τετάρτη |
17.1 V |
| |
Τρέχων |
2480,55 mA |
| |
Δυνατότητα επαγωγής |
ομάδα αερίων IIC 470 μH,
ομάδα αερίων IIB 2 mH |
| |
Δυνατότητα |
ομάδας αερίων IIC 367 nF,
ομάδα αερίων IIB 2,15 μF |
| Οδηγία συμμόρφωσης |
|
| |
Οδηγία 2014/34/ΕΕ |
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:2015 |
| Διεθνείς εγκρίσεις |
| Έγκριση CSA |
CSA 14.70004139 |
| |
Σχέδιο ελέγχου |
116-0400 |
| |
Εγκρίθηκε για |
Τάξη Ι, Διεύθυνση 2, Ομάδες Α, Β, Γ, Δ T4
Τάξη Ι, ζώνη 1, AEx/Ex e ib mb [ia Ga] IIC T4 Gb
Τάξη Ι, ζώνη 1, AEx/Ex e ib mb [ia IIC Da] IIC T4 Gb
Συνδεδεμένος εξοπλισμός για την κατηγορία Ι, τμήμα 1, ομάδες Α, Β, Γ, Δ
Συνδεδεμένος εξοπλισμός για την κατηγορία ΙΙ, κατηγορία 1, ομάδες Ε, Φ, Γ
Σύνδεσμος εξοπλισμού για την κατηγορία ΙΙΙ, τμήμα 1 |
| Έγκριση IECEx |
Δελτίο ΕΚΑΧ αριθ. |
| |
Εγκρίθηκε για |
Ex eb ib mb [ia Ga] IIC T4 Gb
[Ex ia Da] ΙΙΙ
[Ex ia Ma] I |
| Πιστοποιητικά και εγκρίσεις |
| ΠΑΡΑΓΜΑΤΙΚΟ ΠΟΛΙΤΙΚΟ |
FF-846 |
