MTL5532 Απομονωτής παλμού MTL Instruments 4/20mA ρεύμα εξόδου

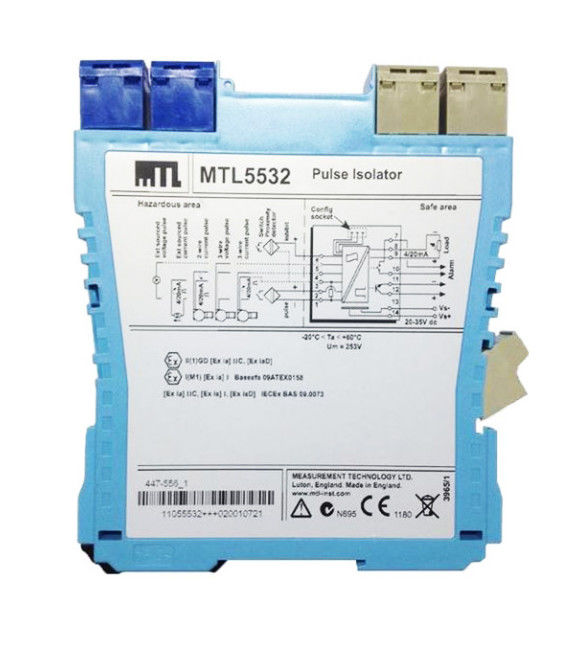

MTL5532 Απομονωτής παλμού οργάνων MTL

Το MTLx532 απομονώνει παλμούς από έναν διακόπτη, ανιχνευτή εγγύτητας, ρεύμα
μεταδότης παλμού ή μεταδότης παλμού τάσης που βρίσκεται σε επικίνδυνο
Είναι ιδανικό για εφαρμογές που περιλαμβάνουν υψηλές ταχύτητες παλμού και γρήγορη
Οι παλμοί που λαμβάνονται από την συσκευή πρέπει να είναι σταθεροί και σταθεροί.
Παρέχεται επίσης έξοδος ανάλογη με τη συχνότητα, μαζί με ένα ρελέ.
Η διαμόρφωση είναι η εξής:
Εφαρμόζεται με υπολογιστή.

Ειδικότητα
Βλέπε επίσης κοινή προδιαγραφή

• Αριθμός καναλιών
Ένα, πλήρως πλωτό.
• Τύπος αισθητήρα
Επικοινωνιακό ή ανιχνευτικό εγγύτητας (NAMUR/BS EN 6094756:2001)
.2· ή 3· ηλεκτρονικός πομπός τάσης ή παλμού
• Τοποθεσία του διακόπτη
Ζώνη 0, IIC, επικίνδυνη περιοχή T6
Διαίρεση 1, ομάδα Α, επικίνδυνη θέση
• Τοποθεσία ανιχνευτή ή πομπού εγγύτητας
Ζώνη 0, IIC, T4·T6 εάν έχει πιστοποιηθεί κατάλληλα
Δίβ.1, Ομάδα Α, επικίνδυνη τοποθεσία
• Εισαγωγή
Εισαγωγή διακόπτη:
Εξαγωγή ΕΝΕΙΣ εάν ο διακόπτης είναι κλειστός
Εισαγωγή του ανιχνευτή εγγύτητας:
Ενθουσιασμός: 7,0 έως 9,0V dc από 1kΩ ονομαστικό
Ενεργοποίηση της έκδοσης εάν η είσοδος είναι > 2,1mA* (< 2kΩ)
Εναλλακτικές δυνατότητες
Υστερέση διακόπτη: 0.2mA (650Ω) ονομαστική
*Τα πρότυπα NAMUR και BS EN 6094756:2001
Εισαγωγή ρεύματος παλμού:
Εφοδιασμός του πομπού: 16,5V συνεχής σε 20mA
Σύνδρομο βραχυκυκλώματος: 24mA
Εξαγωγή: Iin > 9,0mA = ON, Iin < 7,0mA = OFF
Εναλλακτική υστερέση: 0,5mA
Εισαγωγή τάσης παλμού
Αντίσταση εισόδου: > 10kΩ
Η τάση σημείου διακόπτη (Vsp): 3, 6 ή 12V ονομαστική
(Επιλέξιμος χρήστης με διακόπτες στην πλευρά της μονάδας)
Εξαγωγή: Vin > Vsp = ON, Vin < Vsp = OFF
Εναλλακτική υστερέση: 100mV + (0,1 x Vsp) τυπική
• Έξοδος παλμού ασφαλείας
Μέγιστη καθυστέρηση: 10μs
Μέγιστη τάση εκτός λειτουργίας: 35V
Μέγιστο ρεύμα διαρροής εκτός λειτουργίας: 10μA
Η μέγιστη αντίσταση σε ενεργητική κατάσταση: 25Ω
Μέγιστο ρεύμα ενεργού ρεύματος: 50mA
Εξαγωγή εκτός λειτουργίας σε περίπτωση διακοπής τροφοδοσίας
Σημείωση: Το σήμα LFD είναι προστατευμένο από διόδια Zener κατά επαγωγικών φορτίων.
• Έξοδος ρεύματος ασφαλείας
Καθυστέρηση δέσμευσης εισόδου: 2 περιόδους σήματος (5 ms min.)
Πεδίο σήματος: 4 έως 20mA
Πάνω/κάτω από το εύρος: 0 έως 22mA
Αντίσταση φορτίου: 0 έως 450Ω @20mA
Αντίσταση εξόδου: > 1MΩ
Κύκλος: < 50μA από κορυφή σε κορυφή
Ακριβότητα: καλύτερη από 20μA σε θερμοκρασία 20°C
Θερμοκρατική μετατόπιση: < 1μA/°C
Χρόνος ανάστασης (10% - 90%, μετά την αλλαγή βήματος): 60 ms
• Έκδοση συναγερμού
Ενεργοποιήστε τον αναμεταδότη σε συναγερμό, 0,5A @ 35Vdc μέγιστο.
• πλάτος παλμού
Υψόμετρο: 10 μs min
Χαμηλή: 10μs min
• Περιοχή συχνοτήτων
0 ¢ 50kHz - λειτουργία εξόδου παλμού
0 ¢ 10KHz - για αναλογική έξοδο
• Δείκτες LED
Πράσινο: ένδειξη ισχύος
Κίτρινο: ενεργοποιείται όταν το κύκλωμα εξόδου είναι ενεργοποιημένο
Κόκκινο: αναβοσβήνει σε περίπτωση σφάλματος ή σφάλματος γραμμής
• Απαιτούμενη ισχύς
65mA σε 24V dc
70mA σε 20V dc
55mA σε 35V dc
• Απορρόφηση ισχύος εντός της μονάδας
1.35W μέγιστο σε 24V
1Μέγιστο.75W σε 35V
• Περιγραφή ασφάλειας (Um = 253V rms ή dc)
Σταθμοί 2 έως 1 και 6 έως 1
Ο_o= 10,5 V I_o=14mA P_o= 37mW
Τερματικοί σταθμοί 4 έως 3 και 1
Ο_o= 28V I_o= 93mA P_o=651mW
Σταθμοί 3 έως 1
Μη συσκευές αποθήκευσης ενέργειας ≤1,5V, ≤0,1A και ≤25mW· μπορούν να είναι
που συνδέεται χωρίς περαιτέρω πιστοποίηση σε οποιοδήποτε βρόχο IS με τάση ανοικτού κυκλώματος < 28V
Τερματικοί σταθμοί 5 έως 4 και 1
V_{μέγιστο}≤ 28V, I_{μέγιστο}≤ 94mA, P_{μέγιστο}≤ 0,66W
• Διαμορφωτής
Προσωπικός υπολογιστής με λογισμικό MTL PCS45 με σειριακή διεπαφή PCL45USB.
