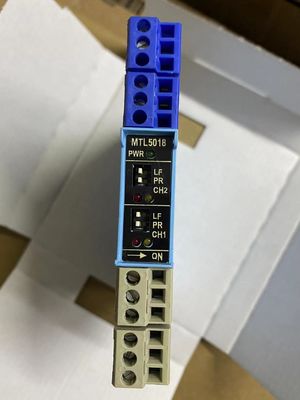

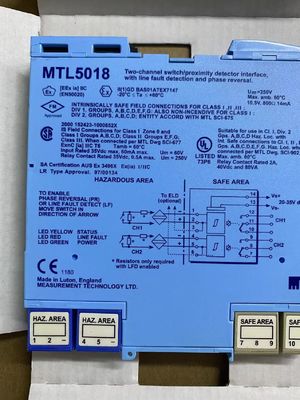

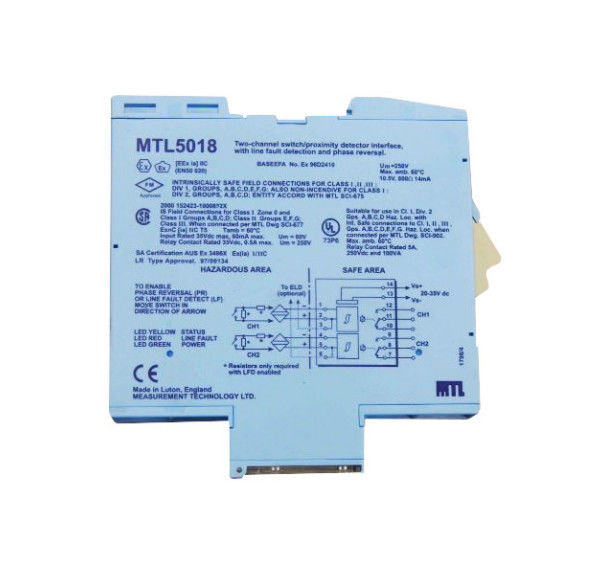

MTL5018 MTL Instruments Proximity Detector Interface Αριθμός καναλιών 2

MTL5018 Διασύνδεση ανιχνευτή εγγύτητας για όργανα MTL

Το MTL5018 επιτρέπει τη ρύθμιση δύο φορτίων ασφαλείας από δύο
Δύο διακόπτες ή ανιχνευτές εγγύτητας που βρίσκονται σε επικίνδυνη περιοχή.
Η ανεξάρτητη ρύθμιση αντιστροφής φάσης επιτρέπει
μια κατάσταση συναγερμού που πρέπει να υποδεικνύεται για οποιαδήποτε κατάσταση του αισθητήρα.
Η επιλογή της συσκευής ανίχνευσης σφαλμάτων γραμμής (LFD) ανιχνεύει ένα ανοιχτό ή σύντομο
Το κύκλωμα σε κάθε κύκλωμα πεδίου.

Ειδικότητα
Βλέπε επίσης κοινή προδιαγραφή
• Αριθμός καναλιών
Δύο.
• Τοποθεσία των διακόπτες
Ζώνη 0, IIC, επικίνδυνη περιοχή T6
Τοποθεσία επικίνδυνη της ομάδας Α
• Τοποθεσία του ανιχνευτή εγγύτητας
Ζώνη 0, ΙΙC, Τ4·6 επικίνδυνη περιοχή, εάν έχει πιστοποιηθεί κατάλληλα
Τοποθεσία επικίνδυνη της ομάδας Α
• Έξοδος ασφαλείας
Δύο ρελέα με επαφές μετάβασης
• Εισαγωγές επικίνδυνων περιοχών
Εισόδους σύμφωνα με τα πρότυπα NAMUR/DIN 19234 για ανιχνευτές εγγύτητας
• Η τάση που εφαρμόζεται στον αισθητήρα
7 έως 9V από 1kΩ ±10%
• Χαρακτηριστικά εισόδου/εξόδου
Κανονική (αντίστροφη) φάση:
Η ισχύς της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος
η έξοδος είναι αποενεργοποιημένη (ενεργοποιημένη) εάν η Iin < 1,2mA ή η Rin > 10kΩ
Υστερέση: 200μA, τυπική
• Ανίχνευση σφαλμάτων γραμμής (LFD)
Οι σφάλματα των γραμμών υποδεικνύονται από ένα LED για κάθε κανάλι.
Ενεργός συναγερμός ανοικτού κυκλώματος σε περίπτωση Iin < 100μA
Απαλείφεται συναγερμός ανοικτού κυκλώματος εάν η ισχύς είναι > 250 μA
Προειδοποίηση για βραχυκύκλωμα σε περίπτωση Rin<100Ω
Απαλείφεται συναγερμός βραχυκυκλώματος εάν Rin> 360Ω
Σημείωση: Οι αντίστοιχοι πρέπει να είναι τοποθετημένοι όταν χρησιμοποιείται η εγκατάσταση LFD με είσοδο επαφής.
500Ω έως 1kΩ σε σειρά με διακόπτη
20kΩ έως 25kΩ παράλληλα με τον διακόπτη
• Αντίστροφη φάση
Ανεξάρτητο για κάθε κανάλι, επιλέξιμο από τον χρήστη
• Τύπος ρελέ
Μονή πόλος, επαφές μετάβασης
Σημείωση: τα αντιδραστήρια φορτία πρέπει να είναι επαρκώς κατασταλμένα.
• Χαρακτηριστικά του ρελέ
Χρόνος απόκρισης: 10 ms κατ' ανώτατο όριο
Κατηγορία επαφής: 250V AC, 2A, cosø >0.7
40V συνεχής, 2A, αντίσταση φορτίου
• Δείκτες LED
Πράσινο: ένδειξη ισχύος
Κίτρινο: δύο: κατάσταση κάθε καναλιού (για το πότε ενεργοποιούνται οι εξόδοι)
Κόκκινο: δύο: ένδειξη LFD για κάθε κανάλι (όταν ανιχνεύεται σφάλμα γραμμής)
• Μέγιστη κατανάλωση ρεύματος
60mA σε 20V
60mA σε 24V
40mA σε 35V
• Μέγιστη διάχυση ισχύος
1.4W σε 24V
1.5W σε 35V
• Απομόνωση
250V AC ή DC μεταξύ τροφοδοσίας, κυκλωμάτων επικίνδυνων περιοχών και εξόδων ρελέι
• Περιγραφή ασφάλειας (για κάθε κανάλι)
10.5V, 800Ω, 14mA, Um= 250V rms ή dc
