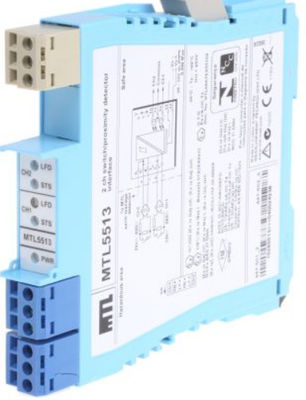

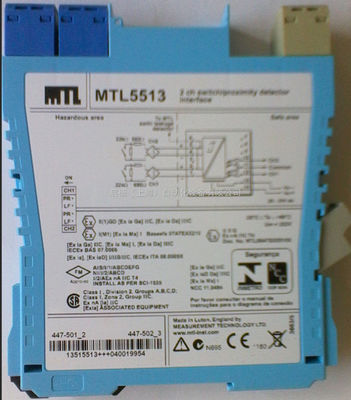

MTL5513 MTL Instruments Switch Proximity Detector Interface Πρόβλημα ασφάλειας Μέγιστο 10,5 V

MTL5513 Διασύνδεση μετασχηματιστή οργάνων MTL/ανιχνευτή εγγύτητας

Το MTL5513 επιτρέπει τη διαχείριση δύο εξόδων στερεών στοιχείων στην ασφαλή περιοχή με δύο διακόπτες ή ανιχνευτές εγγύτητας που βρίσκονται στην επικίνδυνη περιοχή.Τα τρισδιάστατα εξόδου Ch1/Ch2 μοιράζονται ένα κοινό τερματικό και μπορούν να αλλάζουν σήματα πολικότητας +ve ή -veΗ ανεξάρτητη αντιστροφή φάσης εξόδου και η ανίχνευση σφαλμάτων γραμμής είναι ενεργοποιημένες μέσω διακόπτες για κάθε έξοδο.

Ειδικότητα
Βλέπε επίσης κοινή προδιαγραφή

• Αριθμός καναλιών
Δύο.
• Τοποθεσία των διακόπτες
Ζώνη 0, IIC, επικίνδυνη περιοχή T6
Τοποθεσία επικίνδυνη της ομάδας Α
• Τοποθεσία των ανιχνευτών εγγύτητας
Ζώνη 0, ΙΙC, Τ4·6 επικίνδυνη περιοχή, εάν έχει πιστοποιηθεί κατάλληλα
Τοποθεσία επικίνδυνη της ομάδας Α
• Εισαγωγές επικίνδυνων περιοχών
Εισόδους που συμμορφώνονται με τα πρότυπα BS EN60947 ̇5 ̇6:2001 για ανιχνευτές εγγύτητας (NAMUR)
• Η τάση που εφαρμόζεται στον αισθητήρα
7 έως 9V dc από 1kΩ ±10%
• Χαρακτηριστικά εισόδου/εξόδου
Κανονική φάση
Οι εξόδοι είναι κλειστές εάν η είσοδος είναι > 2,1 mA (< 2kΩ στο κύκλωμα εισόδου)
Εκδόσεις ανοικτές εάν η εισροή < 1,2mA (> 10kΩ στο κύκλωμα εισόδου)
Υστερέση: 200μA (650Ω) ονομαστική
• Ανίχνευση σφαλμάτων γραμμής (LFD) (εάν επιλεγεί)
Οι σφάλματα γραμμής υποδεικνύονται από ένα LED για κάθε κανάλι.
Ενεργός συναγερμός ανοικτού κυκλώματος σε περίπτωση < 50μA
Απαλλαγή συναγερμού ανοικτού κυκλώματος εάν η ένταση είναι > 250 μA
Ενεργοποιημένος συναγερμός βραχυκυκλώματος εάν το Rin < 100Ω
Απαλείφεται συναγερμός βραχυκυκλώματος εάν το Rin > 360Ω
Σημείωση: Οι αντίστοιχοι πρέπει να είναι τοποθετημένοι όταν χρησιμοποιείται η εγκατάσταση LFD με είσοδο επαφής.
500Ω έως 1kΩ σε σειρά με διακόπτη
20kΩ έως 25kΩ παράλληλα με τον διακόπτη
• Αντίστροφη φάση
Ανεξάρτητο για κάθε κανάλι, επιλέξιμο από τον χρήστη
• Αποβάθρες ασφαλείας
Πλωτές έξοδοι στερεής κατάστασης συμβατές με λογικά κυκλώματα
Δραστηριακή συχνότητα: dc έως 500 Hz
Μέγιστη τάση εκτός λειτουργίας: ± 35V
Μέγιστο ρεύμα διαρροής εκτός λειτουργίας: ± 50μA
Μέγιστη αντίσταση σε κατάσταση λειτουργίας: 25Ω
Μέγιστο ρεύμα σε κατάσταση λειτουργίας: ± 50mA
• Δείκτες LED
Πράσινο: ένδειξη ισχύος
Κίτρινο: δύο: κατάσταση καναλιού, όταν η έξοδος είναι ενεργή
Κόκκινο: δύο: ένδειξη LFD, όταν εντοπίζεται σφάλμα γραμμής
• Μέγιστη κατανάλωση ρεύματος
30mA σε 24V
• Απορρόφηση ισχύος εντός της μονάδας
0.65W τυπικά σε 24V, με φορτία 10mA
0.78W μέγιστο με φορτία 50mA
• Περιγραφή ασφάλειας (για κάθε κανάλι)
Ο_o= 10,5 V I_o=14mA P_o= 37mW U_m= 253V rms ή dc
