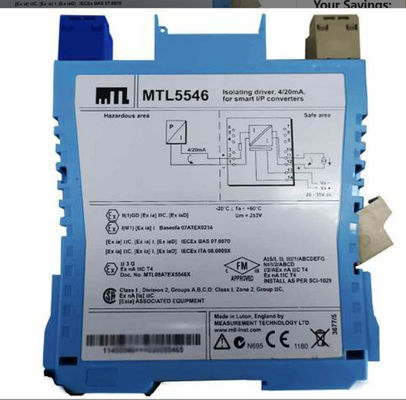

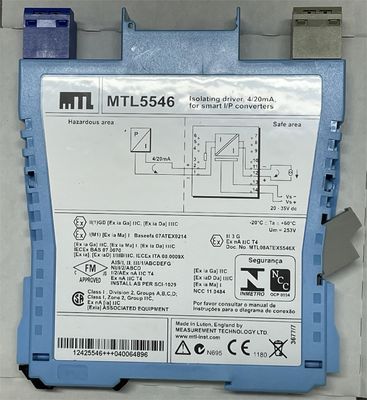

MTL5546 MTL Απομονωτικός οδηγός για τοποθετητές βαλβίδων HART® 4·20mA με ανίχνευση σφαλμάτων γραμμής

MTL5546 MTL Instruments Isolating Driver (ΜΤΛ 5546 Εργαλεία απομόνωσης οδηγού)

Το MTL5546 δέχεται ένα πλωτό σήμα 4/20mA από μια ασφαλή περιοχή
ελεγκτή για την κίνηση μετατροπέα ρεύματος/πίεσης (ή οποιασδήποτε άλλης φόρτωσης)
Για τους έξυπνους ελεγκτές τοποθέτησης βαλβίδων, η μονάδα
Επιτρέπει επίσης αμφίδρομη μετάδοση ψηφιακής επικοινωνίας
σήματα ώστε η συσκευή να μπορεί να ανακριθεί είτε από τον χειριστή
Ελεγκτές διαδικασίας με
Η εγκατάσταση ανάγνωσης μπορεί να ανιχνεύσει ανοικτά ή βραχυκυκλώματα στην καλωδίωση πεδίου:
Εάν αυτά συμβούν, το ρεύμα που λαμβάνεται στα τερματικά πέφτει σε ένα προεπιλεγμένο
επίπεδο.

Ειδικότητα
Βλέπε επίσης κοινή προδιαγραφή
• Αριθμός καναλιών
Ένα.
• Τοποθεσία του μετατροπέα I/P
Ζώνη 0, ΙΙC, Τ4·6 επικίνδυνη περιοχή, εάν έχει πιστοποιηθεί κατάλληλα
Διαίρεση 1, ομάδα Α, επικίνδυνη θέση
• Πεδίο εργασίας
4 έως 20mA
• Ευρύτατο ζώνης ψηφιακού σήματος
500 Hz έως 10 kHz
• Μέγιστη αντίσταση φορτίου
800Ω (16V σε 20mA)
• Ελάχιστη αντίσταση φορτίου
90Ω (ανίχνευση βραχυκυκλώματος σε < 50Ω)
• Αντίσταση εξόδου
> 1MΩ
• Δυνατότητα κάτω/πάνω από την εμβέλεια
Κάτω από το εύρος = 1mA
Πάνω από το εύρος = 24mA (φόρτωμα ≤ 520Ω)
• Κύκλωση κυκλώματος εισόδου και εξόδου
< 40μA από κορυφή σε κορυφή
• Ακρίβεια μεταφοράς σε θερμοκρασία 20°C
Καλύτερα από 20 μA
• Κλίση θερμοκρασίας
< 1,0μA/°C
• Χαρακτηριστικά εισόδου
< 6,0V με την καλωδίωση του πεδίου άθικτη
< 0,9mA με ανοικτή ή βραχυκυκλωμένη καλωδίωση πεδίου
• Χρόνος απόκρισης
Καθίσταται εντός 200μA της τελικής τιμής εντός 100ms
• Υποστήριξη επικοινωνιών
HART®

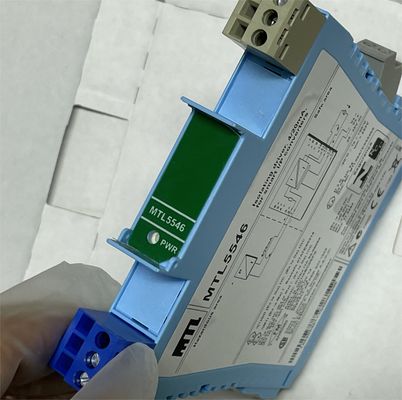

• Δείκτης LED
Πράσινο: ένδειξη ισχύος
• Μέγιστη κατανάλωση ρεύματος (με σήματα 20mA σε φορτίο 250Ω)
35mA σε 24V dc
• Απόσπαση ισχύος εντός της μονάδας (με σήματα 20mA σε φορτίο 250Ω)
00,8W σε 24V
• Περιγραφή ασφάλειας
V_o= 28V I_o= 93mA P_o=651mW U_m= 253V rms ή dc
