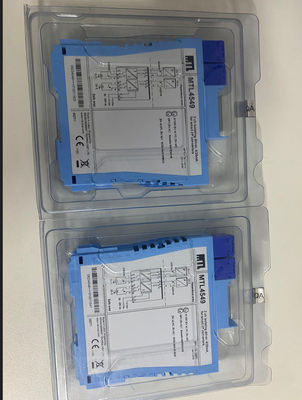

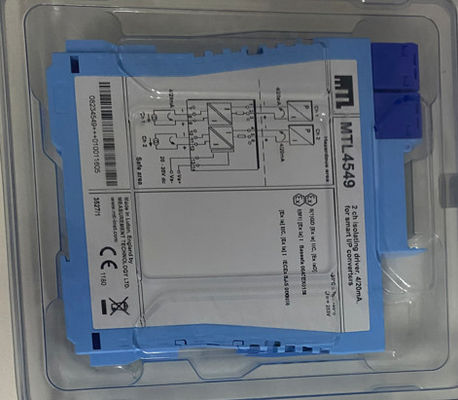

MTL4549 Απομονωτικός οδηγός MTL Instruments Δύο κανάλια για 4 ̇20mA HART® θέσεις βαλβίδων

MTL4549 Απομόνωση οδηγού

Το MTLx549 δέχεται κυμαινόμενα σήματα 4/20mA από τους ελεγκτές ασφαλείας.
για την κίνηση 2 μετατροπών ρεύματος/πίεσης (ή οποιουδήποτε άλλου φορτίου έως 800Ω) σε
Για τους τοποθετητές βαλβίδων HART, η μονάδα επιτρέπει επίσης
Διοργάνωση
Οι ελεγκτές με συσκευή ανάγνωσης μπορούν να ανιχνεύσουν ανοικτά ή βραχυκυκλώματα
στην καλωδίωση πεδίου: σε περίπτωση εμφάνισης αυτών, το ρεύμα που εισέρχεται στα τερματικά
πέφτει σε προκαθορισμένο επίπεδο.

Ειδικότητα
Βλέπε επίσης κοινή προδιαγραφή
• Αριθμός καναλιών
Δύο.
• Τοποθεσία του μετατροπέα I/P
Ζώνη 0, ΙΙC, Τ4·6 επικίνδυνη περιοχή, εάν έχει πιστοποιηθεί κατάλληλα
Διαίρεση 1, ομάδα Α, επικίνδυνη θέση
• Πεδίο εργασίας
4 έως 20mA
• Ευρύτατο ζώνης ψηφιακού σήματος
500 Hz έως 10 kHz
• Μέγιστη αντίσταση φορτίου
800Ω (16V σε 20mA)
• Ελάχιστη αντίσταση φορτίου
90Ω (ανίχνευση βραχυκυκλώματος σε < 50Ω)
• Αντίσταση εξόδου
> 1MΩ
• Δυνατότητα κάτω/πάνω από την εμβέλεια
Κάτω από το εύρος = 1mA
Πάνω από το εύρος = 24mA (φόρτωμα ≤ 520Ω)
• Κύκλωση κυκλώματος εισόδου και εξόδου
< 40μA από κορυφή σε κορυφή
• Υποστήριξη επικοινωνιών
HART
• Ακρίβεια μεταφοράς σε θερμοκρασία 20°C
Καλύτερα από 20 μA
• Κλίση θερμοκρασίας
< 1,0μA/°C
• Χαρακτηριστικά εισόδου
Συνήθως: < 6,0V
Ανοιχτό κύκλωμα: < 0,9mA
Σύντομο κύκλωμα: < 0,9mA
• Χρόνος απόκρισης
Καθίσταται εντός 200μA της τελικής τιμής εντός 100ms
• Δείκτης LED
Πράσινο: ένδειξη ισχύος
• Μέγιστη κατανάλωση ρεύματος (με σήματα 20mA σε φορτίο 250Ω)
70mA σε 24V dc
• Απόσπαση ισχύος εντός της μονάδας (με σήματα 20mA σε φορτίο 250Ω)
1.6W σε 24V
• Περιγραφή ασφάλειας (για κάθε κανάλι)
Ο_o= 28V I_o= 93mA P_o= 0,65W U_m= 253V rms ή dc
