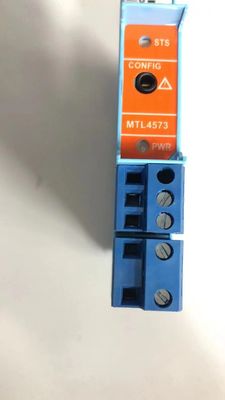

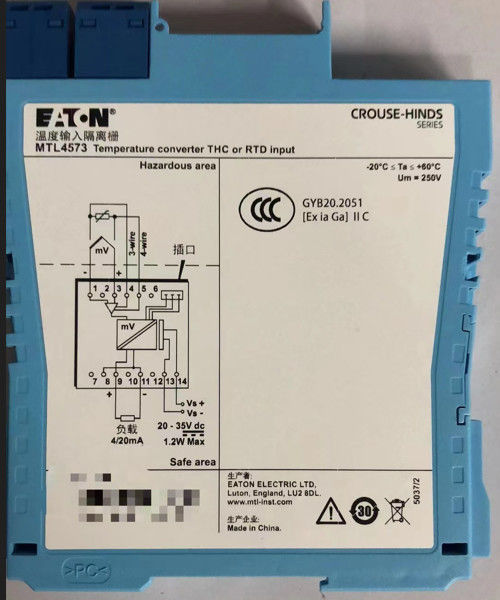

MTL4573 MTL Εργαλεία Μετατροπέας θερμοκρασίας THC RTD Εισόδου Αριθμός καναλιών Ένα

MTL4573 MTL Instruments TEMPERATURE CONVERTER THC ή RTD εισροή

Το MTL4573 μετατρέπει ένα χαμηλού επιπέδου σήμα συνεχούς ενέργειας από αισθητήρα θερμοκρασίας που τοποθετείται σε επικίνδυνη περιοχή σε ρεύμα 4/20mA για την οδήγηση φορτίου ασφαλείας.,Για τις εφαρμογές θερμοσύνδεσης, η πρίζα HAZ-CJC στα τερματικά 1 ̇3 περιλαμβάνει ενσωματωμένο αισθητήρα CJC.Η ρύθμιση πραγματοποιείται με χρήση προσωπικού υπολογιστή.

Ειδικότητα
Βλέπε επίσης κοινή προδιαγραφή
• Αριθμός καναλιών
Ένα.
• Τοποθεσία της πηγής σήματος
Ζώνη 0, IIC, επικίνδυνη περιοχή
Τομέας 1, ομάδες Α-Δ, επικίνδυνη θέση
• RTD ρεύμα διέγερσης
200 μA ονομαστική
• Αντιστάθμιση ψυχρής διασύνδεσης, εισροή THC
Επιλέξιμη ενεργοποίηση ή απενεργοποίηση
• Λάθος αντιστάθμισης ψυχρής διασταύρωσης
≤ 1,0°C
• Απέρριψη κοινής λειτουργίας
120dB για 240V σε 50Hz ή 60Hz
• Απορρίπτεται σε σειρά
40dB για 50Hz ή 60Hz
• Ακρίβεια βαθμονόμησης (σε 20°C)
(συμπεριλαμβάνει υστερέση, μη γραμμικότητα και επαναληψιμότητα)
Εισόδους:
mV/THC: ± 15μV ή ± 0,05% της τιμής εισόδου
(το μεγαλύτερο)
Pt 100 - RTD: ± 80mΩ
Έξοδος: ± 11μA
• Κλιματική μετατόπιση (τυπική)
Εισόδους:
mV/THC: ± 0,003% της τιμής εισόδου/°C
Πτ 100 - RTD: ± 7mΩ/°C
Έκδοση: ± 0,6μA/°C
• Παράδειγμα ακρίβειας βαθμονόμησης και μετατόπισης θερμοκρασίας
(Εισφορά RTD)
Διάβλημα: 250Ω
Ακριβότητα: ± (0,08/250 + 11/16000) x 100%
= 0,1% του εύρους
Τεχνολογική ανάλυση: ± (0,007/250 x 16000 + 0,6) μA/°C
= ±1,0μA/°C
• Ασφαλής οδήγηση σε περίπτωση βλάβης αισθητήρα
Υψηλής κλίμακας, χαμηλής κλίμακας ή εκτός
• Νωρίς εξάντληση
Η έγκαιρη ανίχνευση της εξάντλησης για τα θερμοσύνθετα ζεύγη (εάν επιλεγεί)
Η EBD υποδεικνύεται όταν η αύξηση της αντίστασης κυκλώματος είναι > 50Ω
• Πεδίο εξόδου
4 έως 20mA ονομαστική σε 600Ω μέγιστη ισχύ.
Χαρακτηριστικό εκτός εύρους - MTL ή NAMUR NE43
• Μέγιστη αντοχή στον μόλυβδο (THC)
600Ω με ενεργοποιημένη την κίνηση ασφαλείας σε περίπτωση βλάβης αισθητήρα.
> 10kΩ με απενεργοποιημένη κίνηση ασφαλείας σε περίπτωση βλάβης αισθητήρα
• Χρόνος απόκρισης
Τυπικά 500 ms
• Δείκτης LED
Πράσινο: ένδειξη συναγερμού EBD, ένδειξη ισχύος και κατάστασης
Κίτρινο: ένδειξη συναγερμού
• Μέγιστη κατανάλωση ρεύματος (με σήμα 20mA)
50mA σε 24V
• Απόσπαση ισχύος εντός της μονάδας (με σήμα 20mA)
1.2W σε 24V
• Περιγραφή ασφάλειας
Ανατρέξτε στο πιστοποιητικό για τις παραμέτρους.
• Διαμορφωτής
Προσωπικός υπολογιστής με λογισμικό MTL PCS45 με σειριακή διεπαφή PCL45USB.

Σχετικά μοντέλα:
