MTL5511 MTL Instruments Switch Proximity Detector Διασύνδεση 10ms μέγιστο

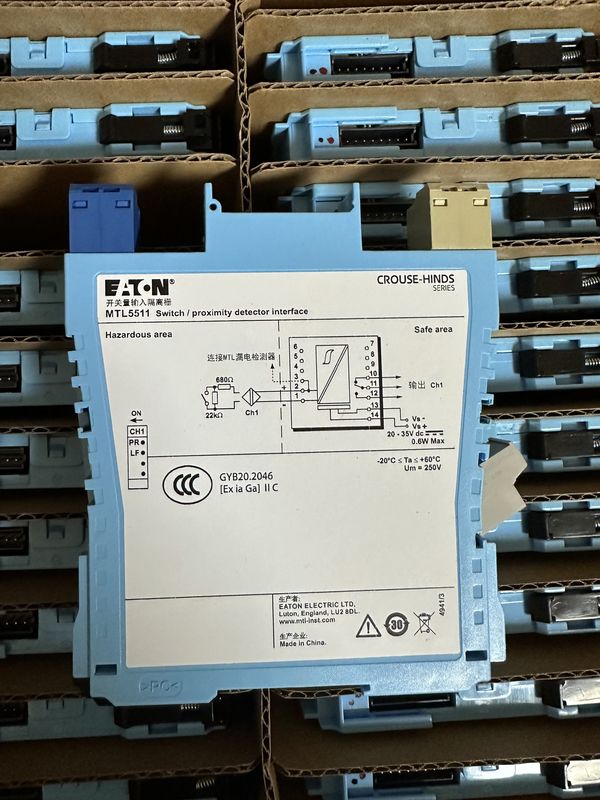

MTL5511 Διασύνδεση μετασχηματιστή οργάνων MTL/ανιχνευτή εγγύτητας

Το MTL5511 επιτρέπει τον έλεγχο φορτίου ασφαλούς περιοχής με έναν διακόπτη ή ανιχνευτή εγγύτητας που βρίσκεται σε επικίνδυνη περιοχή.
ή συνθήκες βραχυκύκλωσης στην καλωδίωση πεδίου ανιχνεύονται από τη συσκευή ανίχνευσης σφαλμάτων γραμμής (LFD) και επίσης αναγράφονται στο πάνω μέρος της μονάδας.Η αντιστροφή φάσης για το κανάλι επιλέγεται από έναν διακόπτη στην πλευρά της μονάδας και η έξοδος παρέχεται από επαφές αναμετάδοσης μετάβασης.

Ειδικότητα
Βλέπε επίσης κοινή προδιαγραφή

• Αριθμός καναλιών
Ένα.
• Τοποθεσία των διακόπτες
Ζώνη 0, IIC, επικίνδυνη περιοχή T6
Τοποθεσία επικίνδυνη της ομάδας Α
• Τοποθεσία του ανιχνευτή εγγύτητας
Ζώνη 0, ΙΙC, Τ4·6 επικίνδυνη περιοχή, εάν έχει πιστοποιηθεί κατάλληλα
Τοποθεσία επικίνδυνη της ομάδας Α
• Εισαγωγές επικίνδυνων περιοχών
Εισόδους που συμμορφώνονται με τα πρότυπα BS EN60947 ̇5 ̇6:2001 για ανιχνευτές εγγύτητας (NAMUR)
• Η τάση που εφαρμόζεται στον αισθητήρα
7 έως 9V dc από 1kΩ ±10%
• Χαρακτηριστικά εισόδου/εξόδου
Κανονική φάση
Οι εξόδοι είναι κλειστές εάν η είσοδος είναι > 2,1 mA (< 2kΩ στο κύκλωμα εισόδου)
Εκδόσεις ανοικτές εάν η εισροή < 1,2mA (> 10kΩ στο κύκλωμα εισόδου)
Υστερέση: 200μA (650Ω) ονομαστική
• Ανίχνευση σφαλμάτων γραμμής (LFD) (εάν επιλεγεί)
Ο χρήστης μπορεί να επιλέξει μέσω διακόπτες στην πλευρά της μονάδας.
ανιχνεύεται σφάλμα γραμμής εισόδου.
Ενεργός συναγερμός ανοικτού κυκλώματος σε περίπτωση < 50μA
Απαλλαγή συναγερμού ανοικτού κυκλώματος εάν η ένταση είναι > 250 μA
Ενεργοποιημένος συναγερμός βραχυκυκλώματος εάν το Rin < 100Ω
Απαλείφεται συναγερμός βραχυκυκλώματος εάν το Rin > 360Ω
Σημείωση: Οι αντίστοιχοι πρέπει να είναι τοποθετημένοι όταν χρησιμοποιείται η εγκατάσταση LFD με είσοδο επαφής.
500Ω έως 1kΩ σε σειρά με διακόπτη
20kΩ έως 25kΩ παράλληλα με τον διακόπτη
• Έξοδος ασφαλείας
Ρέλε μονοπολικού τύπου με επαφές αλλαγής
Σημείωση: τα αντιδραστήρια φορτία πρέπει να είναι επαρκώς κατασταλμένα.
• Χαρακτηριστικά του ρελέ
Χρόνος απόκρισης: 10 ms κατ' ανώτατο όριο
Διορισμός επαφής (Ασφαλής περιοχή): 50V AC, 2A, cosØ >0.7,
40V συνεχής, 2A, αντίσταση φορτίου
Διορισμός επαφής (ζώνη 2): 35V, 2A, 100VA

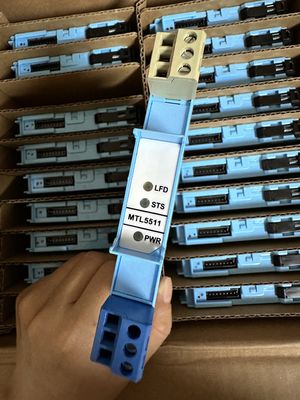

• Δείκτες LED
Πράσινο: ένδειξη ισχύος
Κίτρινο: κατάσταση του καναλιού, ενεργοποιημένο όταν η έξοδος είναι ενεργοποιημένη
Κόκκινο: ένδειξη LFD, όταν εντοπίζεται σφάλμα γραμμής
• Μέγιστη κατανάλωση ρεύματος
25mA σε 24V
• Απορρόφηση ισχύος εντός της μονάδας
0.6W σε 24V
• Περιγραφή ασφάλειας (για κάθε κανάλι)
Ο_o= 10,5 V I_o=14mA P_o= 37mW U_m= 253V rms ή dc
