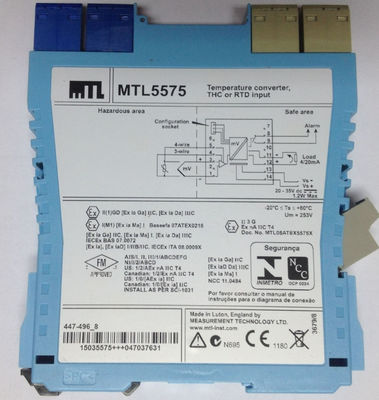

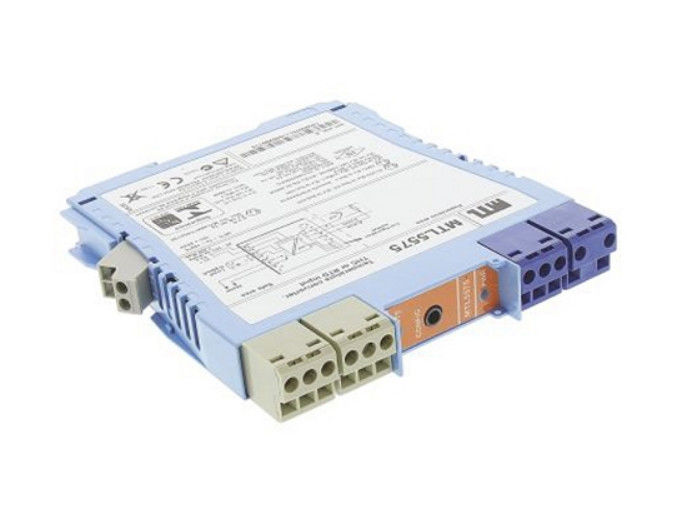

Μετατροπέας θερμοκρασίας MTL5575 MTL Industries

Μετατροπέας θερμοκρασίας MTL5575 MTL Instruments

Το MTL5575 μετατρέπει ένα σήμα συνεχούς τάσης χαμηλού επιπέδου από αισθητήρα θερμοκρασίας που τοποθετείται σε επικίνδυνη περιοχή σε ρεύμα 4/20mA για την οδήγηση φορτίου ασφαλείας.,εύρος, παρακολούθηση, δοκιμή και σήμανση για όλους τους τύπους θερμοσύνδεσης και RTD με 2, 3 ή 4 καλώδια. (Για εφαρμογές θερμοσύνδεσης, η πρίζα HAZ-CJC στα τερματικά 1·3 περιλαμβάνει ολοκληρωμένο αισθητήρα CJC).Η ρύθμιση πραγματοποιείται με χρήση προσωπικού υπολογιστήΠαρέχεται μία μόνο έξοδος συναγερμού και μπορεί να ρυθμιστεί για συναγερμό διαδικασίας ή για να παρέχει ειδοποίηση πρόωρης βλάβης θερμοσύνδεσης.

Ειδικότητα
Βλέπε επίσης κοινή προδιαγραφή

• Αριθμός καναλιών
Ένα.
• Πηγή σήματος
Τύποι THC J, K, T, E, R, S, B ή N έως BS 60584 και είσοδος XK mV
RTDs 2/3/4-σύρμα πλατινίου για BS 60751
Pt 100, Pt 500, Pt 1000
Cu-50 και Cu-53
Ni 100/500/1000 DIN 43760
• Τοποθεσία της πηγής σήματος
Ζώνη 0, IIC, επικίνδυνη περιοχή T4-6
Διεύθυνση 1, ομάδα Α, επικίνδυνη τοποθεσία
• Περιοχή σήματος εισόδου
∆ημειώσεις σχετικά με τη λειτουργία των ανιχνευτών Pt & Ni
• Πεδίο ισχύος του σήματος εισόδου
3 έως 150mV ή 10 έως 400Ω (10 έως 1000Ω αισθητήρες Pt & Ni)
• RTD ρεύμα διέγερσης
200 μA ονομαστική
• Αντιστάθμιση ψυχρών διασταυρώσεων
Αυτοματοποιημένη ή επιλεξιμότητα
• Λάθος αντιστάθμισης ψυχρής διασταύρωσης
≤ 1,0°C
• Απέρριψη κοινής λειτουργίας
120dB για 240V σε 50Hz ή 60Hz (απόκριση 500ms)
• Απορρίπτεται σε σειρά
40dB για 50Hz ή 60Hz
• ακρίβεια βαθμονόμησης (σε 20°C)
(συμπεριλαμβάνει υστερέση, μη γραμμικότητα και επαναληψιμότητα)
Εισόδους: (απόκριση 500 ms)
mV/THC: ± 15μV ή ± 0,05% της εισερχόμενης τιμής (το μεγαλύτερο από τα δύο)
RTD: ± 80mΩ
Έξοδος: ± 11μA
• Κλιματική μετατόπιση (τυπική)
Εισόδους:
mV/THC: ± 0,003% της τιμής εισόδου/°C
RTD: ± 7mΩ/°C
Έκδοση: ± 0,6μA/°C
• Παράδειγμα ακρίβειας βαθμονόμησης και μετατόπισης θερμοκρασίας
(Εισαγωγή RTD - 500ms απόκριση)
Διάβλημα: 250Ω
Ακριβότητα: ± (0,08/250 + 11/16000) x 100%
= 0,1% του εύρους
Τεχνολογική ανάλυση: ± (0,007/250 x 16000 + 0,6) μA/°C
= ±1,0μA/°C
• Ασφαλής οδήγηση σε περίπτωση βλάβης αισθητήρα
Υψηλής κλίμακας, χαμηλής κλίμακας ή εκτός
• Νωρίς εξάντληση
Η έγκαιρη ανίχνευση της εξάντλησης για τα θερμοσύνθετα ζεύγη (εάν επιλεγεί)
Ενεργοποίηση συναγερμού όταν η αύξηση της αντίστασης κυκλώματος είναι > 50Ω
• Πεδίο εξόδου
4 έως 20mA ονομαστική σε 600Ω μέγιστη ισχύ.
• Έξοδος συναγερμού (διαμορφώσιμη)
Ενεργοποιημένο ρελέ σε κατάσταση συναγερμού, 250mA @ 35V μέγιστο
• Μέγιστη αντοχή στον μόλυβδο (THC)
600Ω
• Χρόνος απόκρισης
Διαμορφώσιμο - 500 ms προεπιλεγμένα ((Ακριβότητα στα 100/200ms - επικοινωνία MTL)
• Δείκτης LED
Πράσινο: ένδειξη ισχύος και κατάστασης
Κίτρινο: ένδειξη συναγερμού, όταν οι επαφές είναι κλειστές
• Μέγιστη κατανάλωση ρεύματος (με σήμα 20mA)
50mA σε 24V
• Απόσπαση ισχύος εντός της μονάδας (με σήμα 20mA)
1.2W σε 24V
• Περιγραφή ασφάλειας
Ανατρέξτε στο πιστοποιητικό για τις παραμέτρους.
• Διαμορφωτής
Προσωπικός υπολογιστής με λογισμικό MTL PCS45 με
Συνεχή διεπαφή PCL45USB

Σχετικά μοντέλα:
