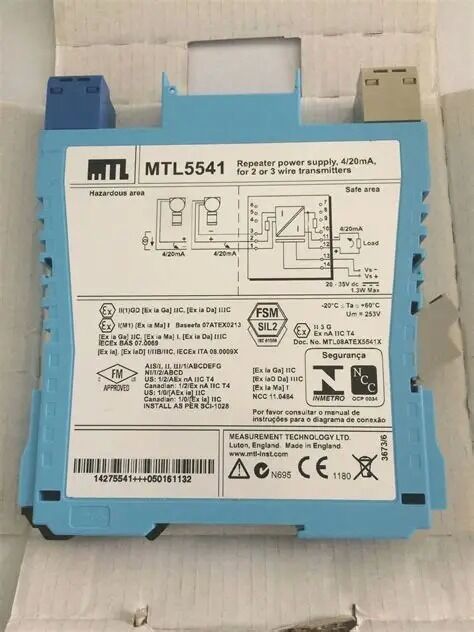

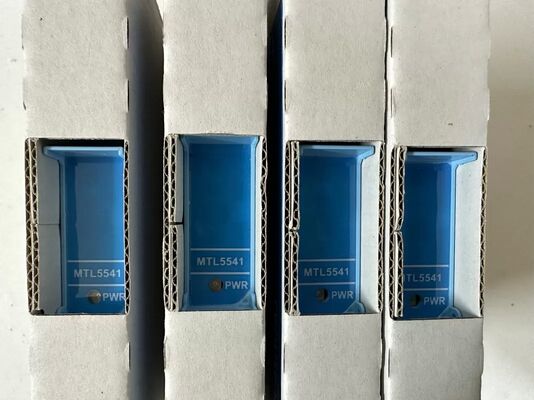

mtl5541 Εσωτερικά Ασφαλής 420mA HART Γαλβανικός Απομονωτής
Περιγραφή:
Κατασκευαστής:ΜΤΛ
Προϊόν No. : MTL5531
Η Ελλάδα είναι η πρώτη χώρα στην Ένωση στην οποία το σύστημα αυτό εφαρμόζεται.Περισσότερα Προϊόντα
Αξιόπιστη προμήθεια βιομηχανικών εξαρτημάτων για τις επιχειρήσεις
Το στοιχείο αυτό της βιομηχανικής αυτοματοποίησης παρέχεται για την αγορά από επιχειρήσεις. Υποστηρίζονται παραγγελία και προώθηση, με τιμές που αναφέρονται ανά ερώτηση.
Για να μειωθεί ο κίνδυνος προμήθειας, κάθε παραγγελία διεξάγεται μεμονωμένα με τη στήριξη της επιβεβαίωσης του μοντέλου, της διευκρίνισης της κατάστασης και της εκτίμησης του χρόνου προετοιμασίας πριν από την υποβολή της παραγγελίας.Παρέχονται σαφείς όροι προσφοράς και συνεπής επικοινωνία για να βοηθήσουν τους εταίρους να διαχειρίζονται τις προσδοκίες και να ολοκληρώνουν συναλλαγές με αυτοπεποίθησηΗ πρόσθετη επαλήθευση ή διευκρίνιση είναι διαθέσιμη όταν απαιτείται, υποστηρίζοντας την επαγγελματική προμήθεια και τη μακροπρόθεσμη συνεργασία.
ΗMTL MTL5541είναι ένας συμπαγής ενιαίου καναλιού γαλβανικός απομονωτής της σειράς σιδηροδρόμων MTL5500 DIN, που κατασκευάζεται από την Eaton MTL Instruments.Ενεργοποιεί και επαναλαμβάνει σήματα από 2-σύρματα και 3-σύρματα 4·20mA πομπούς πεδίου εγκατεστημένα σε εκρηκτικές επικίνδυνες ζώνες, παρέχοντας απομονωμένη αναλογική έξοδο σε συστήματα ασφαλείας DCS, PLC και καταγραφής, υποστηρίζοντας παράλληλα πλήρη αμφίδρομη ψηφιακή επικοινωνία HART για τη διαμόρφωση και διάγνωση έξυπνων πομμώνΈιτον.
Η μονάδα αυτή παρέχει πλήρη γαλβανική απομόνωση μεταξύ επικίνδυνου κυκλώματος πεδίου, ασφαλούς κυκλώματος ελέγχου και παροχής ηλεκτρικής ενέργειας συνεχούς τάσης 24V για την εξάλειψη θορύβου κυκλώματος εδάφους και παροδικής διασταυρούμενης ζεύξης.Παρέχει σταθερή 16.5V κυκλική τάση στους πομπούς πεδίου σε σήμα 20mA, με εξαιρετικά γρήγορο χρόνο απόκρισης 50μs και υψηλή ακρίβεια μεταφοράς.Πλήρως πιστοποιημένη Εξαιρετική εσωτερική ασφάλεια επιτρέπει την άμεση εγκατάσταση σε επικίνδυνες τοποθεσίες ζώνης 0 / κατηγορίας I Div 1, και αξιολογείται σύμφωνα με την IEC 61508 για την ανάπτυξη συστήματος με όργανα ασφάλειας SIL 2.Η λεπτή στενή θήκη 16 mm επιτρέπει την αλληλεπικάλυψη των ντουλαπιών υψηλής πυκνότητας για τα ράφια μέτρησης πολλαπλών βρόχων στη βιομηχανία πετρελαίου και φυσικού αερίου, χημικές, φαρμακευτικές και εγκαταστάσεις αποβλήτων.
Λεπτομέρειες:
| Παράμετρος |
Επίσημη τιμή MTL5541 στο δελτίο δεδομένων |
| Πλήρης κώδικας υποδείγματος |
MTL5541 (Διαθέσιμες παραλλαγές T / S) |
| Κατασκευαστής |
Μέτρα MTL (Eaton Crouse-Hinds) |
| Ποσότητα καναλιού |
Μονόκαναλ για πομπούς 2/3 καλωδίων |
| Περιοχή επικίνδυνων πλευρικών εισροών |
024 mA (420 mA ονομαστικό παράθυρο μέτρησης) |
| Η τάση τροφοδοσίας του πομπού @ 20mA |
16.5 V συνεχής ισχύος σταθερού βρόχου |
| Ασφαλές πλάι σήμα εξόδου |
Επαναλαμβανόμενο 024 mA (420 mA τυποποιημένο σήμα διαδικασίας) |
| Η μέγιστη αντίσταση ασφαλείας πλευρικού φορτίου (MTL5541-T) |
0·450 Ω @ 20mA· 0·360 Ω @ 24mA |
| Μέγιστο φορτίο αποβλήτου (MTL5541-S τρέχουσα έκδοση αποβλήτου) |
600 Ω |
| Ακρίβεια μεταφοράς (20 °C περιβάλλοντος) |
Καλύτερα από ± 15 μA |
| Συντελεστής μετατόπισης θερμοκρασίας |
< 0,8 μA / °C |
| Έξοδος θόρυβος κυματισμού |
< 50 μA από κορυφή σε κορυφή |
| Χρόνος απόκρισης σήματος |
Καθίσταται εντός 10% της τελικής τιμής σε 50 μs |
| Υποστήριξη ψηφιακής επικοινωνίας |
Διοπτικό πρωτόκολλο HART (όργανα 1 και 2) |
| Η συμβατότητα εύρους ζώνης HART |
Επικάλυπτα ψηφιακά σήματα 500 Hz ∼ 10 kHz |
| Περιοχή λειτουργικής τάσης τροφοδοσίας |
20 V συνεχής ισχύς 35 V συνεχής ισχύς (ονομαστική ισχύς 24 V συνεχής ισχύς) |
| Μέγιστη κατανάλωση ρεύματος (24 V, σήμα 20mA) |
51 mA |
| Μέγιστη εσωτερική διάσπαση ισχύος |
00,7 W @ 24 V DC |
| Κατηγορία Γαλβανικής Απομόνωσης |
253 V rms / DC μεταξύ επικίνδυνων και ασφαλών κυκλωμάτων |
| Κατηγορία προδιαγραφών |
Λεπτομερή τεχνικά δεδομένα |
| Πρότυπο εγκατάστασης |
EN 60715 35 mm τυπική σιδηροτροχιά σε Τ τμήμα DIN |
| Εξωτερικές διαστάσεις της μονάδας (W × H × D) |
16 mm × 121 mm × 108 mm λεπτή συμπαγή θήκη |
| Μονάδα καθαρού βάρους |
150 g |
| Υλικό στέγασης |
Πολυμερές θερμοπλαστικού χρώματος κίτρινου χρώματος με ανθεκτικό στη φλόγα |
| Τερματισμός καλωδίωσης |
Τερματικά βιδωτών σφραγίδων, δέχεται μέχρι 2,5 mm2 καλωδιακούς αγωγούς |
| Δείκτης κατάστασης |
Πράσινο φως LED για την κατάσταση τροφοδοσίας |
| Συνεχή θερμοκρασία περιβάλλοντος λειτουργίας |
-20 °C ~ +60 °C |
| Περιοχή θερμοκρασίας αποθήκευσης |
-40 °C ~ +80 °C |
| Πιστοποιητικά εγγενούς ασφάλειας |
ATEX Ex ia IIC T4·T6, IECEx, FM κατηγορία I Div 1 / Div 2 |
| Συμβατότητα επικίνδυνων ζωνών |
Ζώνη 0, Ζώνη 1, Ζώνη 2, Ομάδες αερίων IIA / IIB / IIC |
| Παράμετροι οντότητας εγγενούς ασφάλειας |
Vo=28 V, Io=93 mA, Po=651 mW, αμελητέα εσωτερική χωρητικότητα |
| Αξιολόγηση λειτουργικής ασφάλειας |
Αξιολογείται η IEC 61508, αρχιτεκτονική SIMPLEX SIS ικανή για SIL 2 |
| Βιομηχανικά πρότυπα συμμόρφωσης |
EN 61010-1 ασφάλεια, EN 61326-1 ανθεκτικότητα στις ΗΜΚ, συμμόρφωση με το RoHS |
| Δοκιμαστική τάση απομόνωσης |
1500 V rms διηλεκτρική αντίσταση μεταξύ επικίνδυνων/ασφαλών κυκλωμάτων |
Ετικέτα
Η MTL (Measurement Technology Limited) είναι μια βρετανική εταιρεία που επικεντρώνεται στην ασφάλεια της βιομηχανικής αυτοματοποίησης και την τεχνολογία ανθεκτικής σε έκρηξη.,Η MTL είναι ένα εμπορικό σήμα της Eaton Corporation και συνδέεται με το χαρτοφυλάκιο προϊόντων CrouseHinds της Eaton, εστιάζοντας στην παροχή λύσεων εγγενούς ασφάλειας για επικίνδυνα βιομηχανικά περιβάλλοντα.
Ως ηγετική εταιρεία διαχείρισης ενέργειας στον κόσμο, η Eaton ενισχύει περαιτέρω την ανταγωνιστικότητά της στους τομείς του ελέγχου βιομηχανικών διαδικασιών,Εξοπλισμός ανθεκτικού στις εκρήξεις και δίκτυα ασφάλειας με την απόκτηση και την ενσωμάτωση της τεχνολογίας και των γραμμών προϊόντων της MTLΗ γραμμή προϊόντων της MTL (όπως πύλες ασφαλείας, πύλες απομόνωσης, προστατευτές υπερεχύρων κλπ.) έχει πλέον γίνει βασικό συστατικό του τομέα βιομηχανικής αυτοματοποίησης της Eaton.
Εισαγωγή της εταιρείας:
Αυτοματοποίηση επιτυχημένωνΗ Εταιρεία έχει πάνω από 10 χρόνια εμπειρίας στην αγορά της Βιομηχανικής Αυτοματοποίησης, ειδικευμένη στην επαναπώληση εργοστασιακών σφραγισμένων ανιχνευτών, αισθητήρων, DCS, απομονωτικού φραγμού, HMI, PLC, προσαρμογέα,Συνδετήρας Profibus και καλώδιο από τα εμπορικά σήματα όπως η BENTLY NEVADA,E+H,MTL, AB, ,Γιόκογκαουα,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM κλπ. Εάν έχετε οποιοδήποτε αίτημα, παρακαλούμε μην διστάσετε να επικοινωνήσετε μαζί μας.
Παρακάτω είναι τα κορυφαία εμπορικά σήματα που χειριζόμαστε τα τελευταία 14 χρόνια:
Ενημερωτικά ερωτήματα των επιτυχημένων
Ε: Τα προϊόντα είναι γνήσιες μονάδες OEM;
Α: Τα εν λόγω προϊόντα έχουν πιστοποιηθεί από την Achievers Automation Limited ότι είναι γνήσιες μονάδες OEM που προκύπτουν μέσω OEM ή ανεξάρτητων διαύλων τρίτων.
Ε: Πώς θα οργανώσετε την αποστολή;
Α: Μπορούμε να κανονίσουμε την αποστολή με βάση το αίτημά σας. Έχουμε συνεργαστεί με προωθητή που μπορεί να κανονίσει την αποστολή μέσω FedEx, DHL, TNT με καλή τιμή.
Ε: Ποια είναι η εγγύηση των εμπορευμάτων;
Α: Εγγύηση ενός έτους.
