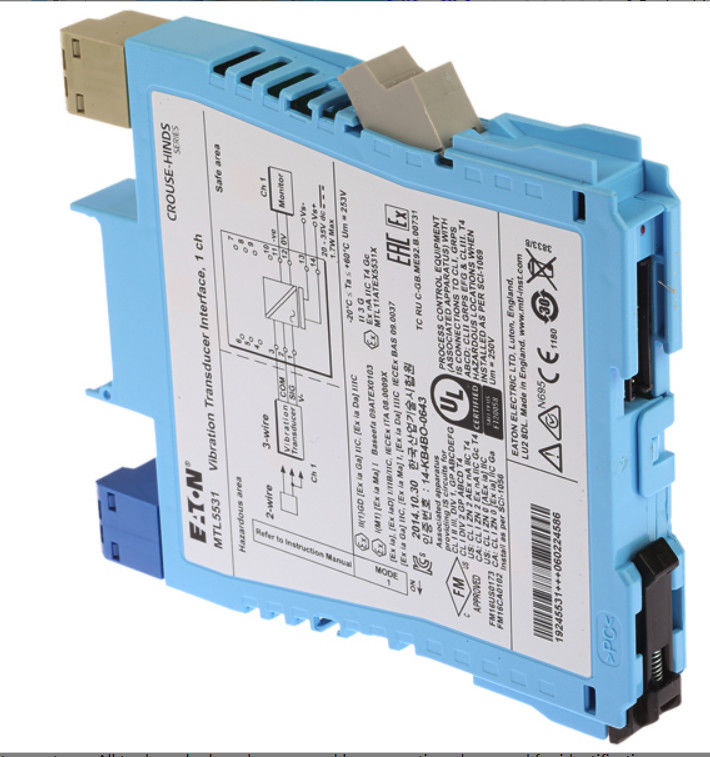

MTL5531 Διασύνδεση μετατροπέα δονήσεων MTL φραγμός ασφαλείας

MTL5531 Διασύνδεση μετασχηματιστή δονήσεων για όργανα MTL

Το MTL5531 επαναλαμβάνει ένα σήμα από έναν αισθητήρα δονήσεων σε επικίνδυνο χώρο
Το σύστημα παρακολούθησης πρέπει να είναι εξοπλισμένο με ένα σύστημα ελέγχου που θα παρέχει έξοδο για ένα σύστημα παρακολούθησης στην ασφαλή περιοχή.
Η διεπαφή είναι συμβατή με ανιχνευτές τριών καλωδίων με κυματικό ρεύμα και
μετρητές επιτάχυνσης ή αισθητήρες ρεύματος δύο καλωδίων.
διακόπτης στην πλευρά της μονάδας.

Ειδικότητα
Βλέπε επίσης κοινή προδιαγραφή
• Αριθμός καναλιών
Ένα.
• Τύπος αισθητήρα
Μετατροπέας δονήσεων 2 ή 3 καλωδίων
• Τοποθεσία της πηγής σήματος
Ζώνη 0, ΙΙC, Τ4·6 επικίνδυνη περιοχή, εάν έχει πιστοποιηθεί κατάλληλα
Τοποθεσία επικίνδυνη της ομάδας Α
• Εισαγωγή επικίνδυνων περιοχών
Αντίσταση εισόδου (τελευταία σημεία 2 και 3): 10kΩ
• Τρόπος τροφοδοσίας του μετατροπέα, 2 καλώδια
3.3mA (ονομαστική) για αισθητήρες δύο καλωδίων, επιλέξιμα από τον χρήστη με διακόπτη
• Περιοχή σήματος
Ελάχιστο ¥20V, μέγιστο ¥0,5V
• Ακρίβεια μεταφοράς συνεχούς ρεύματος στους 20°C
< ± 50mV
• ακρίβεια μεταφοράς εναλλασσόμενου ρεύματος σε θερμοκρασία 20°C
0 Hz έως 1 kHz: ± 1%
1kHz έως 10kHz: ∼5% έως +1%
Από 10 έως 20 kHz: από 10% έως +1%
• Συντελεστής θερμοκρασίας
±50ppm/°C (10 έως 65°C)
± 100 ppm/°C (από 20 έως 10°C)
• πλάτος ζώνης τάσης
3dB σε 47kHz (τυπικό)
• Απάντηση φάσης
< 14μs, ισοδύναμο με:
1° σε 200 Hz
∆3° σε 600 Hz
5° σε 1kHz
50° σε 10kHz
100° σε 20kHz
• Αντίσταση εξόδου ασφαλούς περιοχής
< 20Ω
• Δείκτης LED
Πράσινο: ένδειξη ισχύος
• Η τάση τροφοδοσίας
20 έως 35V συνεχής
• Μέγιστη κατανάλωση ρεύματος (10mA φορτίο του μετατροπέα)
65mA σε 24V
• Μέγιστη διάχυση ισχύος εντός της μονάδας
1.33W
• Περιγραφή ασφάλειας
Σταθμοί 3 έως 1
Ο_o=26,6V I_o= 94mA P_o= 0,66W Um = 253V rms ή dc
Σταθμοί 3 έως 2
Μη συσκευές αποθήκευσης ενέργειας ≤1,5V, ≤0,1A και ≤25mW

Σχετικά μοντέλα:

Εισαγωγή της εταιρείας:

Η Achievers Automation Limited ασχολείται με μια πλήρη γκάμα συστατικών και οργάνων βιομηχανικού αυτοματισμού με περισσότερη από 12ετή εμπειρία.και πάντα προσπαθούμε να παρέχουμε ποιοτικά αγαθά και έγκαιρες υπηρεσίες στους αξιόλογους πελάτες μας από πάνω από 45 χώρες σε όλο τον κόσμο.

Η εταιρεία εξυπηρετεί τις βιομηχανίες πετρελαίου και φυσικού αερίου, τους εργολάβους EPC, τους ενοποιητές συστημάτων και άλλες βιομηχανικές εταιρείες αυτοματισμού και ελέγχου διεργασιών σε όλο τον κόσμο.Χημικά, Πετροχημικά, Ορυχεία, Ενέργεια και Υπηρεσίες, Φαρμακευτικά, Ηλεκτρονικά, Τρόφιμα κλπ.

Η εταιρεία παρέχει μια ποικίλη γκάμα προϊόντων για να ανταποκριθεί σε κάθε πρόκληση ελέγχου διαδικασιών και αυτοματισμού στη βιομηχανία.Ελεγκτής επιπέδου και πομποί, ανιχνευτές θερμοκρασίας, μετρητές ροής, συσκευές παρακολούθησης δονήσεων, καταγραφείς χάρτη, αισθητήρες, PLC, DCS, HMI, όργανα μέτρησης και άλλα όργανα πεδίου.

Παρακάτω είναι τα κορυφαία εμπορικά σήματα που χειριζόμαστε τα τελευταία 12 χρόνια:

Σύστημα παρακολούθησης δονήσεων Bently Nevada 3500& 3300 Σύστηματα ανίχνευσης εγγύτητας, αισθητήρων και μετατροπέων

Εργατικά προϊόντα ελέγχου

Βιομηχανικοί αισθητήρες Pepperl-Fuchs και απομονωμένο φράγμα

Ειδικότερα, τα όργανα MTL απομονώνουν το φράγμα

Ένδρος+Χάουζερ Μέσο ανάλυσης ροής, επιπέδου, υγρού

YOKOGAWA DCS & Field Instruments & Process Analyzers (Συμπληρώματα και μηχανήματα πεδίου και αναλυτές διαδικασιών)

Αναλυτικά προϊόντα Rosemount

ΑΣΚΟ Σολενοειδείς βαλβίδες

Φαλβίδα και τοποθετητής FISHER

Αισθητήρες και ελεγκτές IFM

ΑΜΒ V18345 Εγκαταστάτης βαλβίδας

Μονάδες ABB Bailey Infi 90 και Net 90

Ψηφιακός ελεγκτής επιπέδου FISHER DLC3100

Αισθητήρας οξυγόνου TELEDYNE & κυψέλη καυσίμου

Επικοινωνίες και πομπός HONEYWELL

Προϊόντα μέτρησης επιπέδου VEGA

Ηλεκτρικοί ενεργοποιητές AUMA και κιβώτια ταχυτήτων

Ελέγχου SMC, διαδικασίας και βιομηχανικά προϊόντα

SICK Βιομηχανικοί αισθητήρες

Προϊόντα ηλεκτρονικής αυτοματοποίησης

YASKAWA Βιομηχανικοί κινητήρες AC

Ελεγκτές BECKOFF & Ενότητες I/O

Αισθητήρες γραμμικής θέσης BALLUFF

ΣΧΜΕΡΣΑΛ Κλειδιά ασφαλείας & Συστήματα ασφαλείας

Ενημερωτικά ερωτήματα των επιτυχημένων
Ε: Τα προϊόντα είναι γνήσιες μονάδες OEM;
Α: Τα εν λόγω προϊόντα έχουν πιστοποιηθεί από την Achievers Automation Limited ότι είναι γνήσιες μονάδες OEM που προκύπτουν μέσω των καναλιών OEM ή ανεξάρτητων τρίτων.
Ε: Πώς θα οργανώσετε την αποστολή;
Α: Μπορούμε να οργανώσουμε την αποστολή με βάση το αίτημά σας. Έχουμε συνεργαστεί με προωθητή που μπορεί να οργανώσει την αποστολή μέσω FedEx, DHL, TNT με καλή τιμή.
Ε: Ποια είναι η εγγύηση των εμπορευμάτων;
Α: Εγγύηση ενός έτους.
